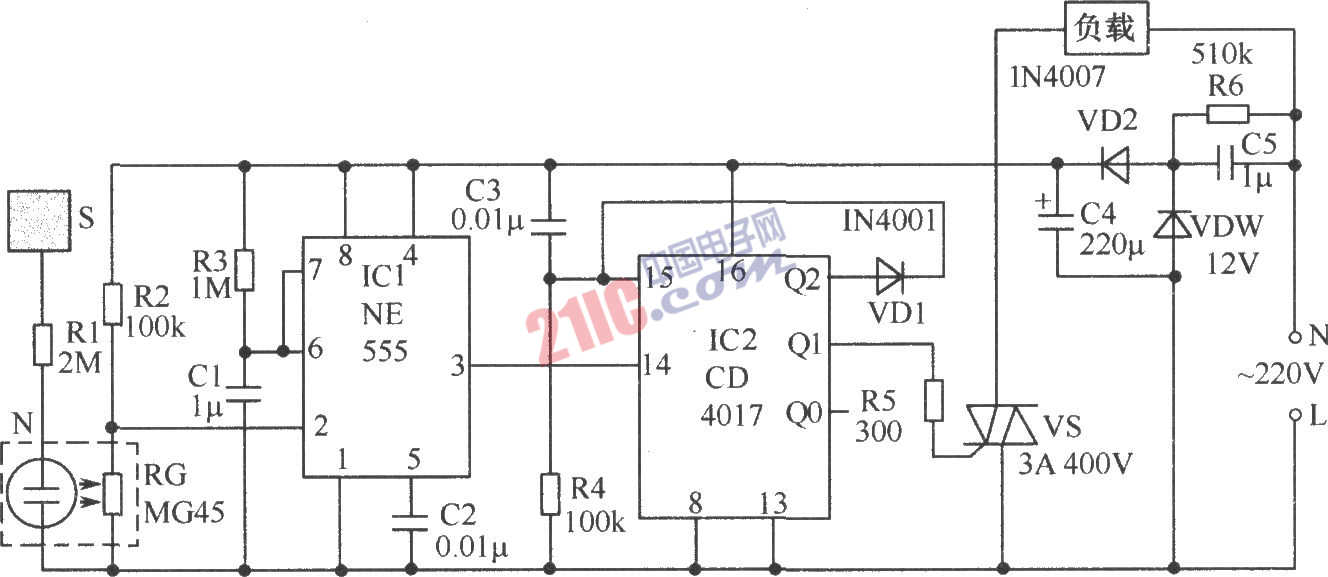

光电耦合器组成的触摸开关电路图

大多数触摸控制电路都是利用人体上的感应信号使电路发生“动作”的。如果用手指捏住示波器的输入端子，观察示波器上的波形，就会发现，人体上的感应信号，实际上就是50Hz的工频信号。采用这种控制电路很容易受外部干扰而产生误动作。如图所示为光电耦合器组成的触摸开关电路，它可以有效避免因干扰而产生的误动作。

工作原理：电容C5、稳压管VDW、二极管VD2、电容C4和电阻R6等组成的电路为控制部分提供约12V的直流工作电压。当手触摸金属片S时，氖管N被点燃发光，由于N和光敏电阻RG组成光电耦合器，故这时RG的阻值变得很小，使集成电路NE555的2脚上的电位下降到低于电源电压的1/3，由于NE555被接成了单稳态触发器，所以NE555的3脚给出一个正脉冲，加到了集成电路CD4017的计数触发端14脚，使CD4017计数一次。另外，该电路在接通电源时，由于电容C3和电阻R4的微分作用，给CD4017的复位清零端加上一个正的触发脉冲，使CD4017处于被清零的状态，即它的10个输出端中，除了Q0为高电平外，其余的9个输出端(Q1～Q9)都是低电平，所以经过这一次计数之后，Q1变成高电平，通过电阻R5给双向晶闸管VS的控制端注入触发电流，使VS进入导通状态，于是负载得电开始工作。被接成了单稳态触发器的NE555，在其3脚输出一个正脉冲之后，由于C1通过NE555的7脚放电，使其6脚上的电位又恢复到了零电位，另外，触摸S的手指离开S之后，NE555的2脚上的电位重新恢复到电源电压的1/3以上，这就为下一次触摸作好了准备。在负载处于工作状态时，如果再触摸金属片S一下，NE555也同样会给CD4017送去一个计数触发脉冲，使CD4017进行一次计数，这次计数将使Q1变成零电位，从而使VS截止，负载失电而停止工作，与此同时，Q2端变成高电位，这个高电位，又经过二极管VD1加到了CD4017的15脚上，使CD4017复位清零，从而为下一次触摸开机(接通负载)做好了准备。以NE555为核心构成的单稳态触发器的作用是避免触摸抖动造成CD4017的重复计数，即保证S被触摸一次，CD4017只计数一次，从而保证了操作结果不致出现错误。

元器件选择：IC1选择NE555时基电路；IC2选择CD4017。氖管N选择普通氖管，光敏电阻RG选择MG45型号。其他元器件选择如图所示。
