彩电开关稳压电源中的部分电路图

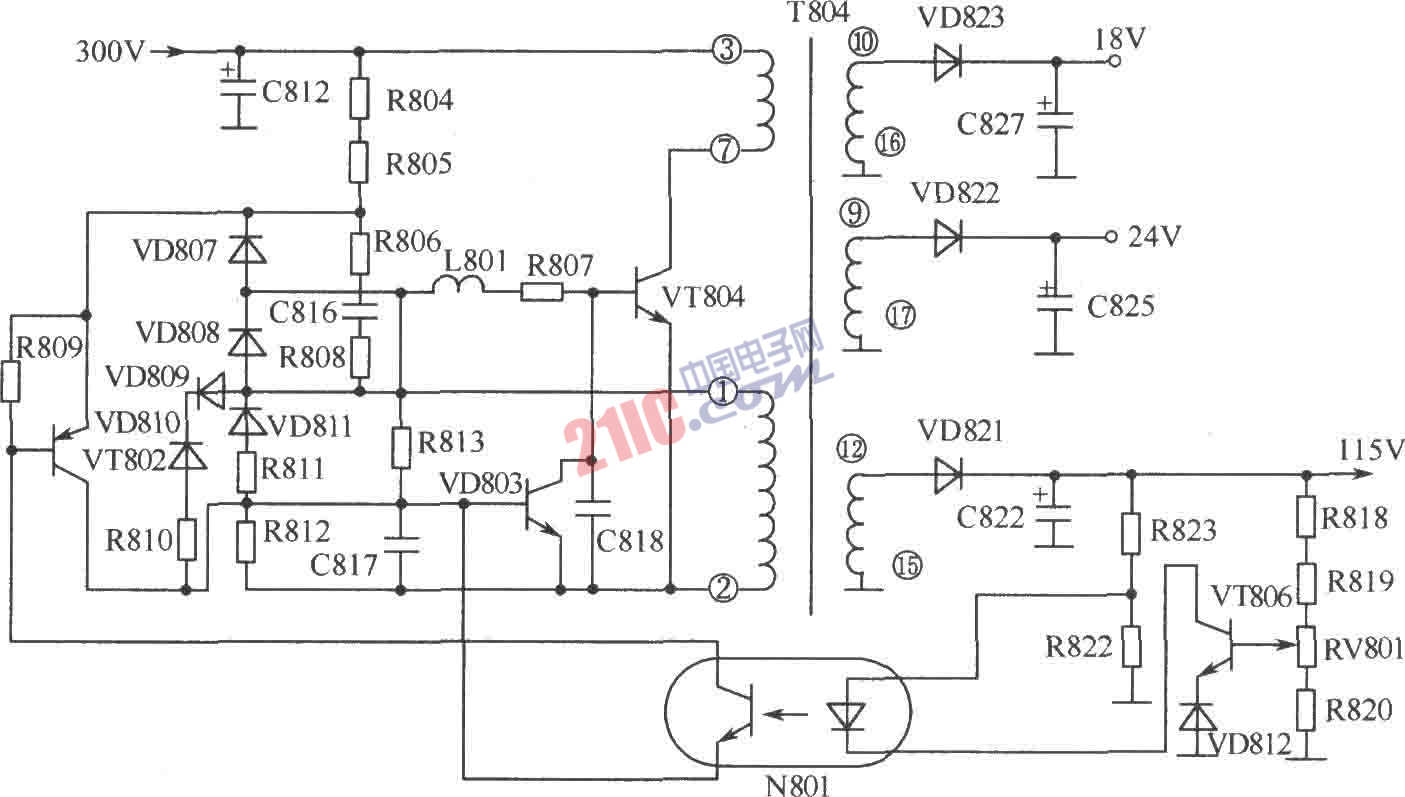

如图所示为彩电开关稳压电源中的部分电路，稳压电路由VT806、VT802、N801及VT803等组成，稳压电路的取样电压取自开关电源115V输出端，VT806发射极接6.2V稳压管VD812。当开关电源的输出电压升高时，VT806的基电极电位上升，集电极电流增大，流过光电耦合器N801中发光二极管的电流增大，发光强度增大，则N801中的光敏三极管的导通电流增大，R809上的压降增大，VT802基极电位下降，集电极电流增大，VT803基极电位迅速上升，VT803导通电流加大，对开关管VT804基极电流的分流加大，使VT804提前退出饱和状态。开关管导通时间缩短，开关电源次级输出电压下降而恢复到正常值。当开关电源输出电压下降时稳压电路的工作过程与上述过程相反，从而保证输出电压的稳定。因此光电耦合器N801起着控制作用，同时使市电与稳压输出隔离。
