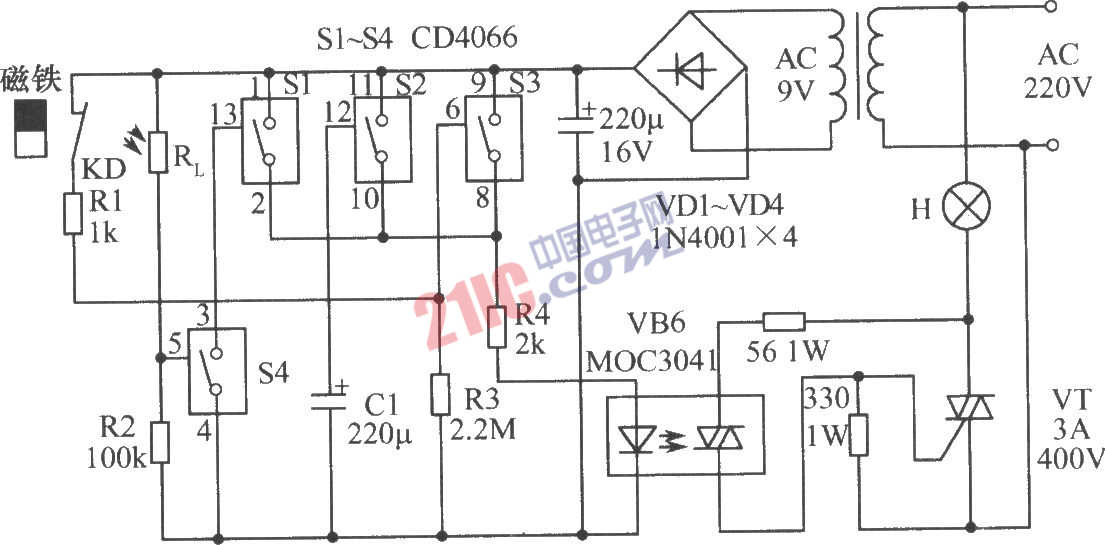

光电耦合器组成的灯光自动控制电路图

电路如图所示。电路中4组模拟电子开关(S1～S4)：S1、S2、S3并联用于延时电路，当其接通电源后经R4、VB6驱动双向晶闸管VT，VT直接控制门厅照明灯H；S4与外接光敏电阻RL等构成环境光线检测电路。当门关闭时，安装在门框上的常闭型干簧管KD受到门上磁铁作用，其触点断开，S1、S2、S3处于开状态。晚间主人回家打开门，磁铁远离KD，KD触点闭合。此时9V电源整流后经R1向C1充电，C1两瑞电压很快上升到9V，整流电压经S1、 S2、S3和R4使B6内发光二极管发光，从而触发双向晶闸管导通，H被点亮，实现自动照明控制。房门关闭后，磁铁控制KD，触点断开，9V电源停止对C1充电，电路进入延时状态，C1开始对R3放电，经一段时间延迟后，C1两瑞电压逐渐下降到S1、S2、83的开启电压(1.5v)以下，S1、S2、S3恢复断开状态，导致VB6截止，VT亦截止，H熄灭，实现延时关灯功能。
