声控延时台灯电路图

提问者：60user9 地点：- 浏览次数：3670 提问时间：05-08 02:36

我有更好的答案

1条回答: safag 05-13 15:14

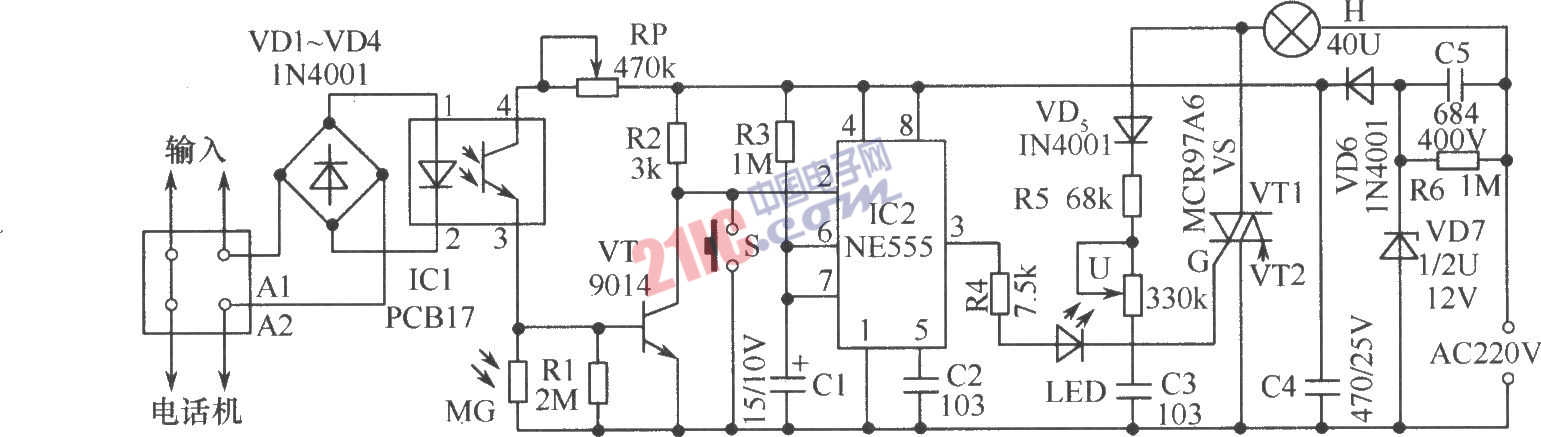

如图所示的电话台灯，当夜间响铃或摘机时灯会自动点亮，挂机后延时45s灯自行熄灭。平时可作一般调光台灯使用，不用灯开关。作延时灯使用时，只要按一下延时轻触按钮，该灯会延时45s后自行熄灭。该电路集多种用途于一体，主要由光电耦合电路、光控电路，负脉冲产生电路、单稳态触发电路、晶闸管开关电路及电源电路组成。图中，IC1选用4脚PC817型号；IC2选用NE555等同类型时基集成电路。VT最好选用9014、3DK4等开关管；VS选用1A、600V～800V双向晶闸管，如97A6、97A8等型号；稳压管为1/2W 12V如2CW60等。MG选用亮阻小于1kΩ的MG45等型号。C5最好选用CBB聚炳烯电容，耐压400V以上。H用25W或45W灯泡。

 评论0  赞86
