门控延时照明灯电路图

提问者：胡bbs4 地点：- 浏览次数：8695 提问时间：08-28 22:07

我有更好的答案

1条回答: wanglq2011 08-30 08:49

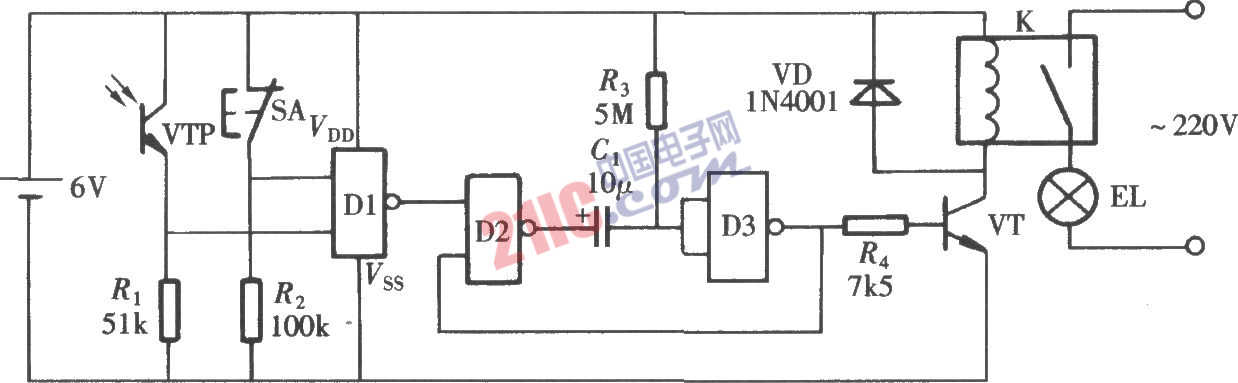

门控照明灯是用门的开关来控制灯的开与关的，白天由于光控作用不能将灯打开。夜晚，只要打开门，同时也自动将灯打开，延时一段时间后自动关闭，电路组成如图所示。电路由一只四-二输入端或非门CD4001组成，其中门Dl组成光控和触发电路，门D2、D3与R3、C1组成单稳态触发器，起延时关闭作用。晶体管VT和继电器K作为电灯EL的开关控制电路。光敏晶体管VTP起光控作用。
