用MAX1578驱动大功率白光LED的电路

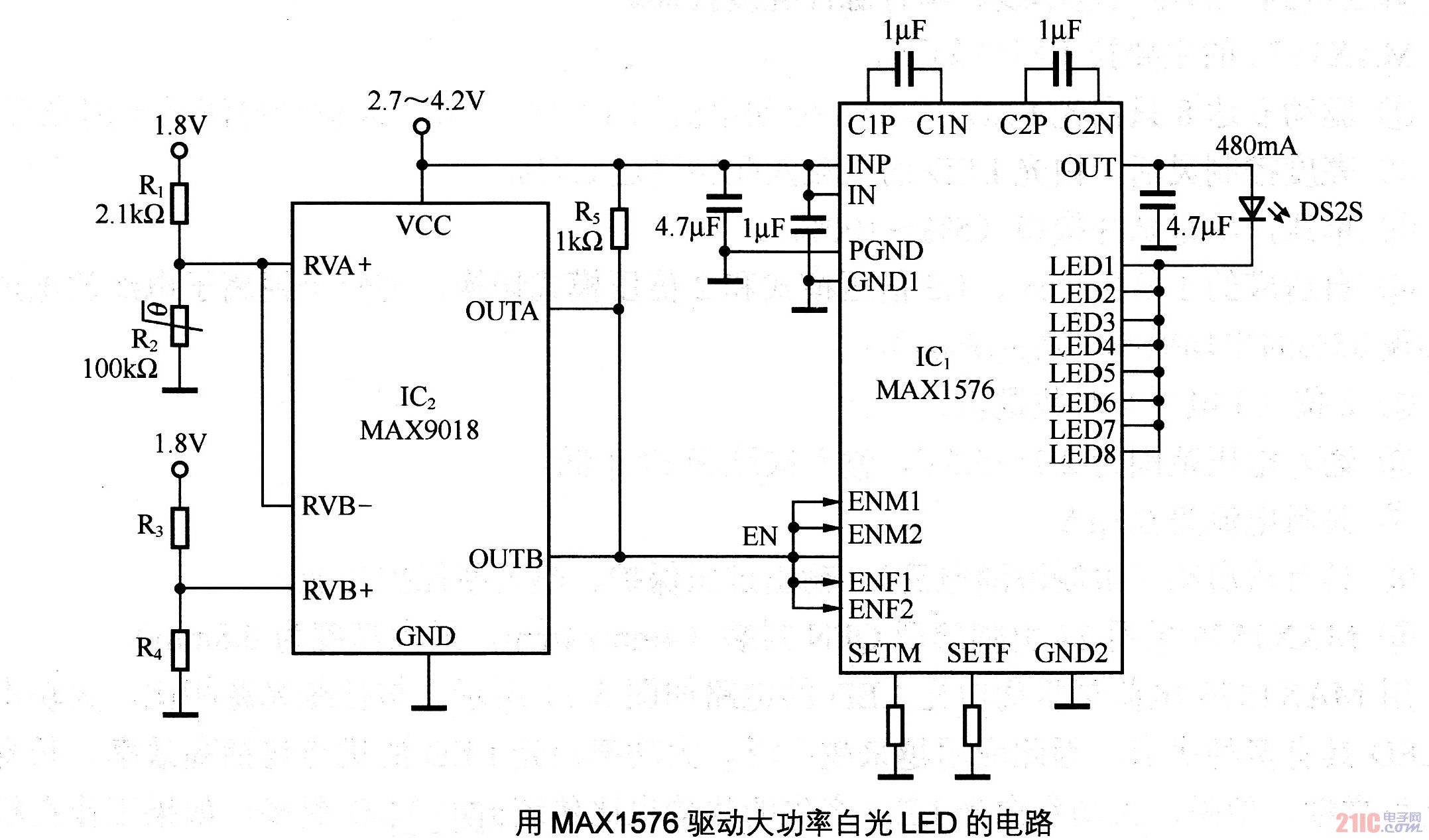

　该电路包括一款适合于照相机闪光灯应用的电荷泵调节器（IC1）。该器仵可以为最多8只白光LED提供电流调节功能。将LED1～LED8端并联可以为单个1W的LVXEONStar大功率白光LED模块提供高达480mA的电流。当开漏输入引脚EN的电位被拉低到地时，IC1进入关断模式。　　可以利用一只热敏电阻和一个带内部基准的双路开漏极比较器（IC2）构成空间紧凑和成本极低的热关断电路。VTHERM跌落至1．2V内部基准电压以下时，内部比较器A将EN引脚电位拉低到地。当热敏电阻（R2）的温度很高时，就会执行该操作。内部比较器B用于提供开路失效保护功能，即当热敏电阻的触点断开时，EN引脚电位将被拉低。热敏电阻发生开路故障时，VTHERM被R1拉高，从而使比较器B拉低EN引脚电位。电阻分压器R3、R4用于设定开路故障的门限电压，电阻R1不口热敏电阻R2用于设置热关断门限。当温度过高以及热敏电阻发生开路或短路故障时，将关闭白光LED。
