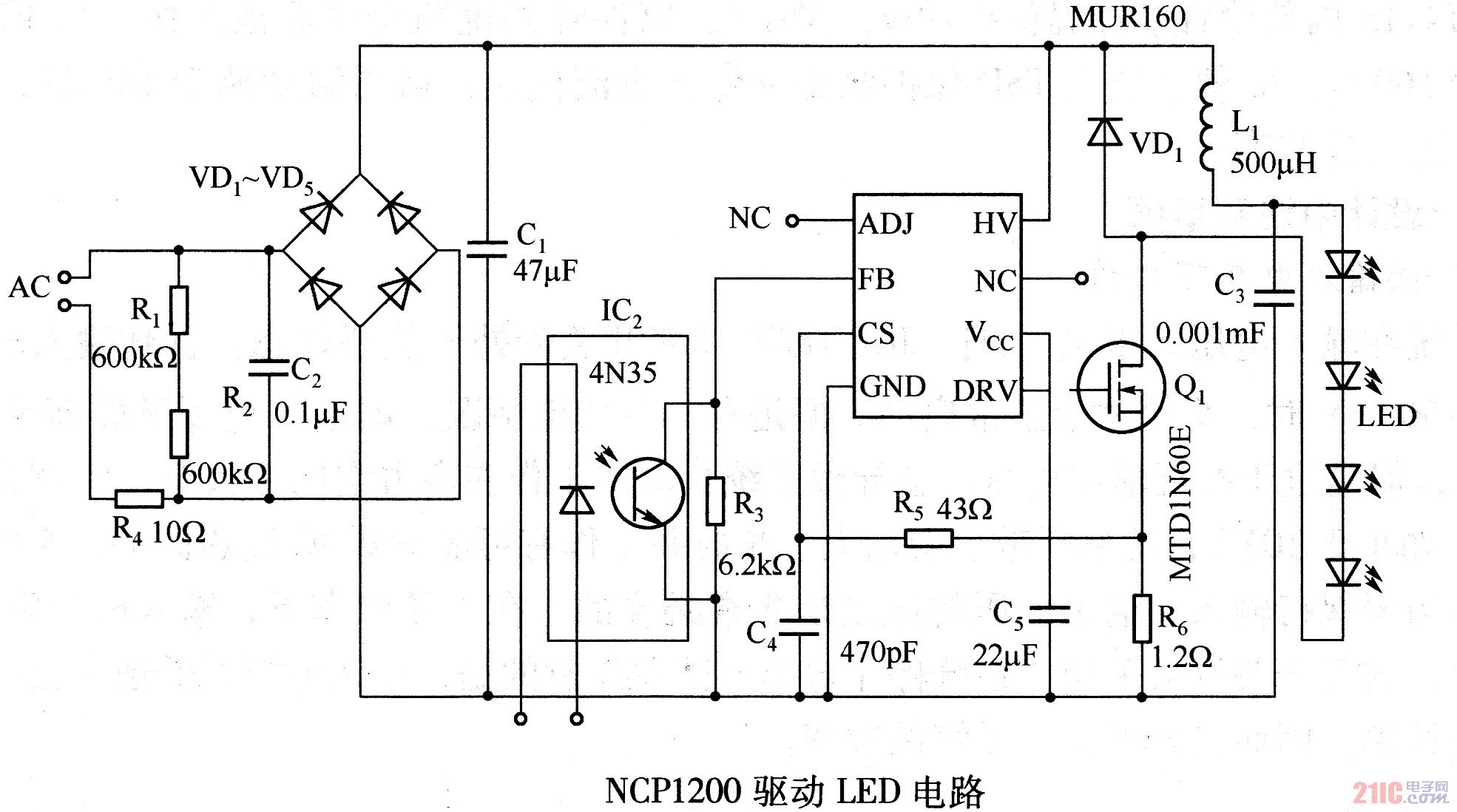

该电路用一种低成本的离线恒流源为多个LED供电。一个全波桥式整流器（VD2～VD3）和滤波电容器C1向变换电路IC1及其关联元件提供大约160V DC电压。电阻器R3为IC1的电流检测引脚改变偏置值，6．2kΩ的阻值允许R6使用1．2Ω检测电阻器。相对于瓦特数较高的检测电阻器，减小R6不仅可降低成本，而且能提高电路的效率。电容器C3用于稳定反馈网络的电流，并且在LED串开路时，承载400Ⅴ额定电压。由R5和C4组成的RC网络可为CS引脚提供低通滤波功能。
