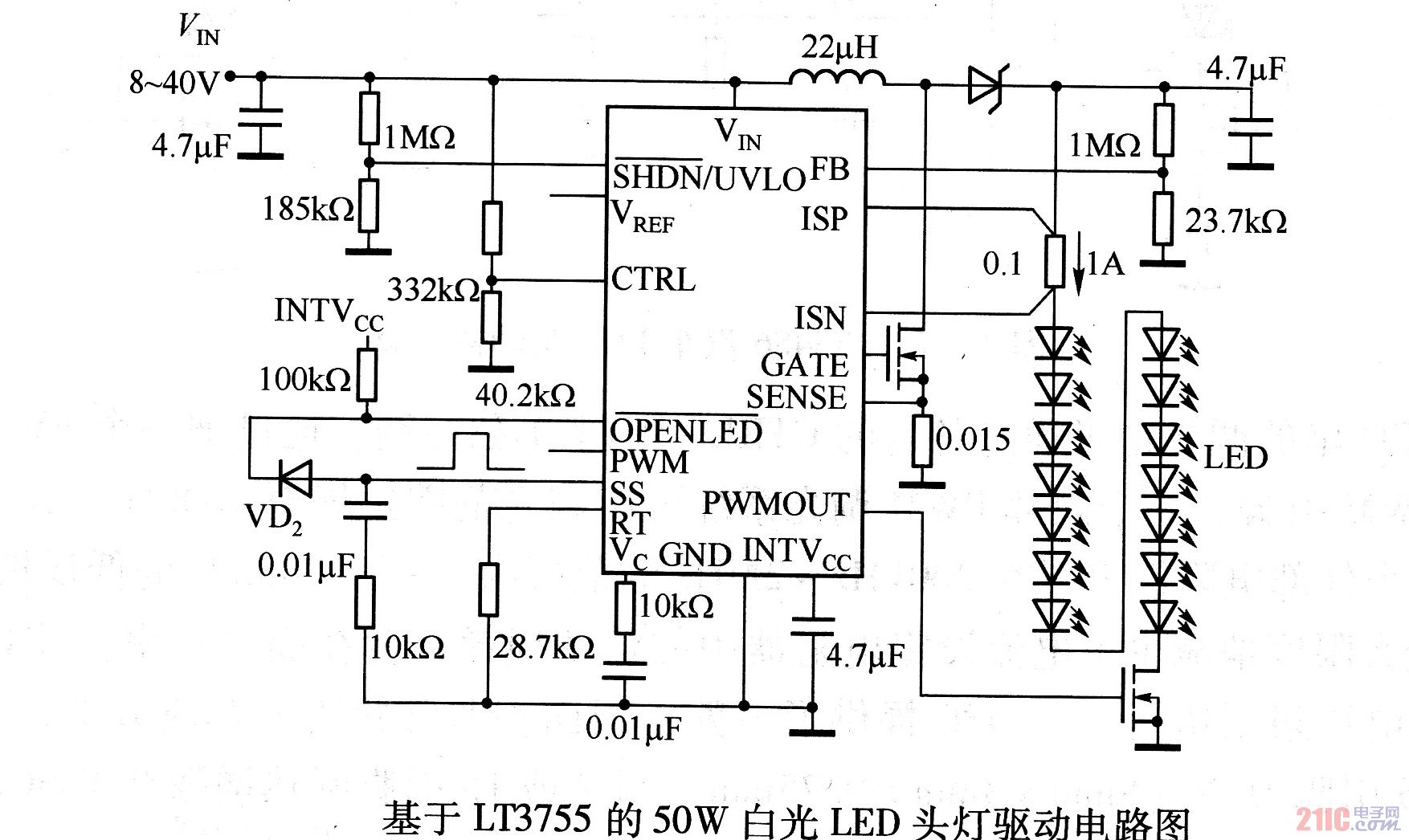

基于LT3755的50W白光LED头灯驱动电路图

　　LT3755在LED串的高端侧检测输出电流，高压侧电流检测是用于驱动LED的最灵活的方案，PWM输入提供了高达3000：1的调光比，而CTRL输人则提供了额外的模拟调光能力。LT3755采用16引脚（3mm×3mm）QFN和MS0P封装。LT3755的主要技术特性如下：

　　（1）宽输入电压范围（4．5～40V）。

　　（2）高达75V的输出电压。

　　（3）叵定电流和恒定电压调节。

　　（4）100mV高端电流检测。

　　（5）可以采用升压、降压、降压－升压、SEPIC或反激式拓扑结构来驱动LED。

　　（6）具有LED开路、迟滞的可编程欠压闭锁保护功能。

　　（7）开路LED状态引脚。

　　（8）PWM断接开关驱动器。

　　（9）CTRL引脚提供了模拟调光功能。

　　（10）低停机电流：<1uA。
