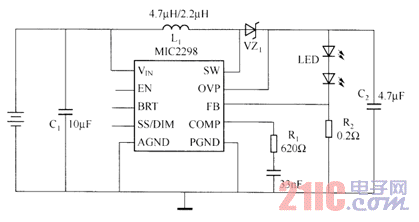

MIC2298构成的驱动LED电路图

如图是MIC2298构成的驱动LED电路图。这款器件是一个7W高效的升压DC／DC变 换器，并以小型3mm×3mm的MLF形式封装。MlC2298是针对移动电话、个入数字助理（PDA）及数码相机里的闪光灯和手电筒照明的应用设计的。

MIC2298可确保提供3.5A的转换电流。其白光LED的亮度可通过向亮度设定引脚施加电压或脉冲宽度调制（PWM）信号进行动态控制。这款集成 电路在1MHz的圄定转换频率下工作时，效率在86％以上。这种高效率使得电池的使用寿命更长，再加上其超小的体积，使麦瑞的MIC2298成为用于驱动高级移动电话和PDA设各里的高亮度白光LED的最佳解决方案。

MIC2298解决方案仅需一个小型2.2μH电感器和小型陶瓷电容器，就可使得其体积达到最小，且解决方案的成本也降到最低。其工作输入电压 范围为2.5～10V。MlC2298驱动LED电路如图所示。
