SAA1064串行I2C总线LED静态驱动接口电路图

SAA1064串行I2C总线LED静态驱动接口电路图

提问者：sdfwefwe 地点：- 浏览次数：5236 提问时间：05-09 08:43

我有更好的答案

1条回答: hsdfaz 05-14 12:13

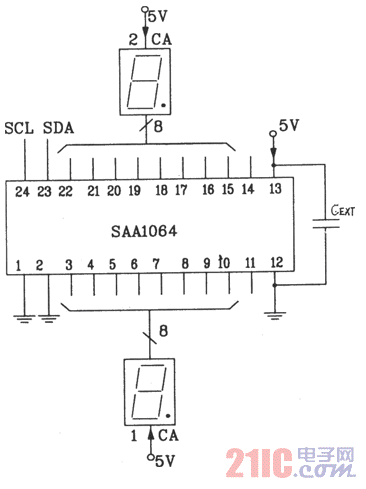

如图是SAA1064串行I2C总线LED显示驱动集成电路静态驱动接口电路。

在静态工作方式下，LED不须加外部驱动而直接用两个8位输出口驱动。由于静态驱动不须时钏来切换扫描电路，所以图中外接电容端CEXT直接接地或接Vcc。Vcc与VEE端加去耦电容，一般取值为0.01?F。

 评论0  赞71
