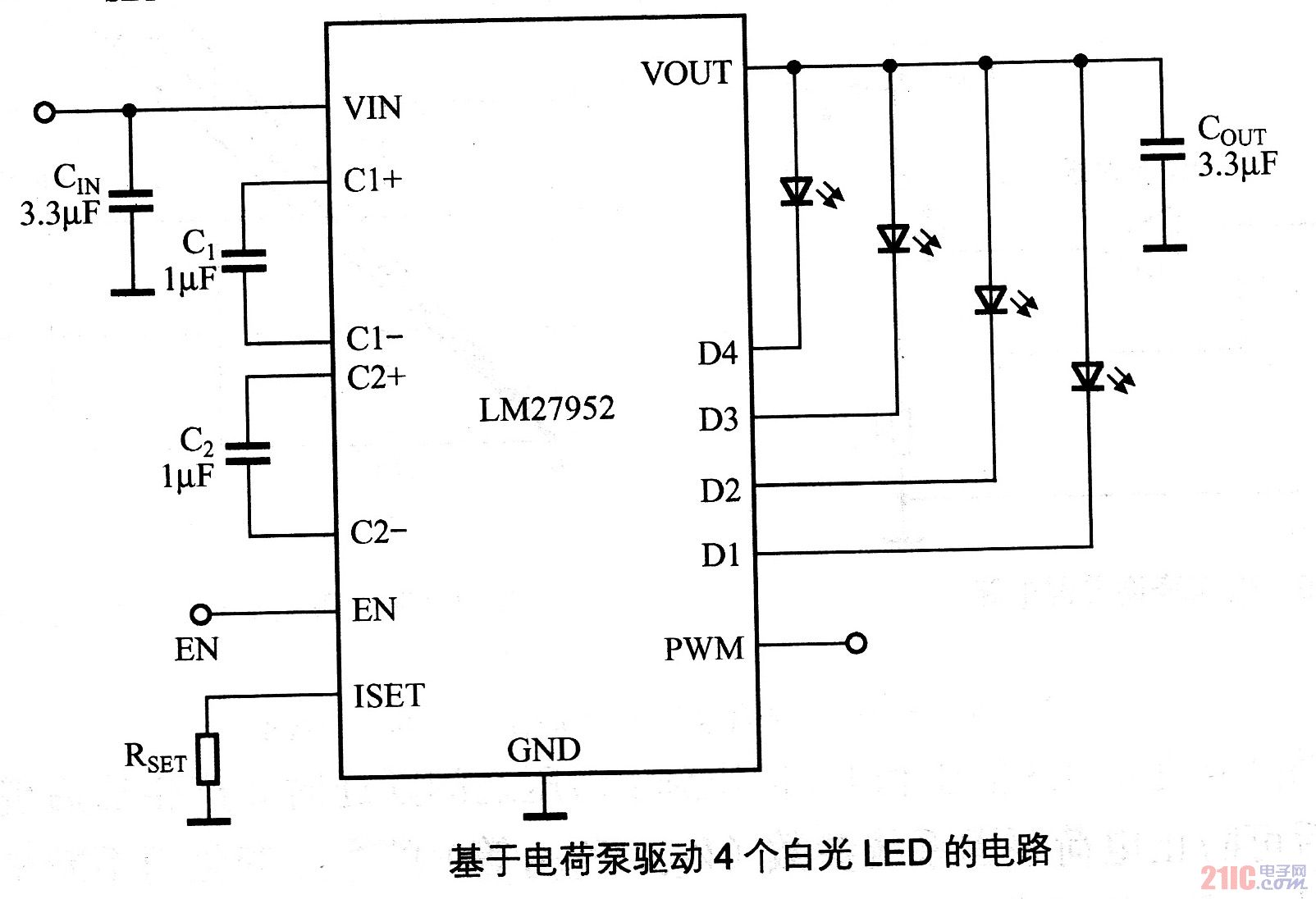

在该电路申，白光LED驱动器是基于1倍压模式、1．5倍压模式的自适应电荷泵，电荷泵的输入连接至VIN引脚，输出连接至VOUT引脚。电荷泵有开环和闭环两种工作模式。在开环模式下，VOUT端的电压等于输入电压乘以增益倍数。当电荷泵工作在闭环模式下时，VOUT端的电压被调节到一个恒定电压值（Vreg）。内部电流源控制共阳极配置的每个白光LED的电流，可通过外部电阻（Rset）对峰值驱动电流进行编程。
