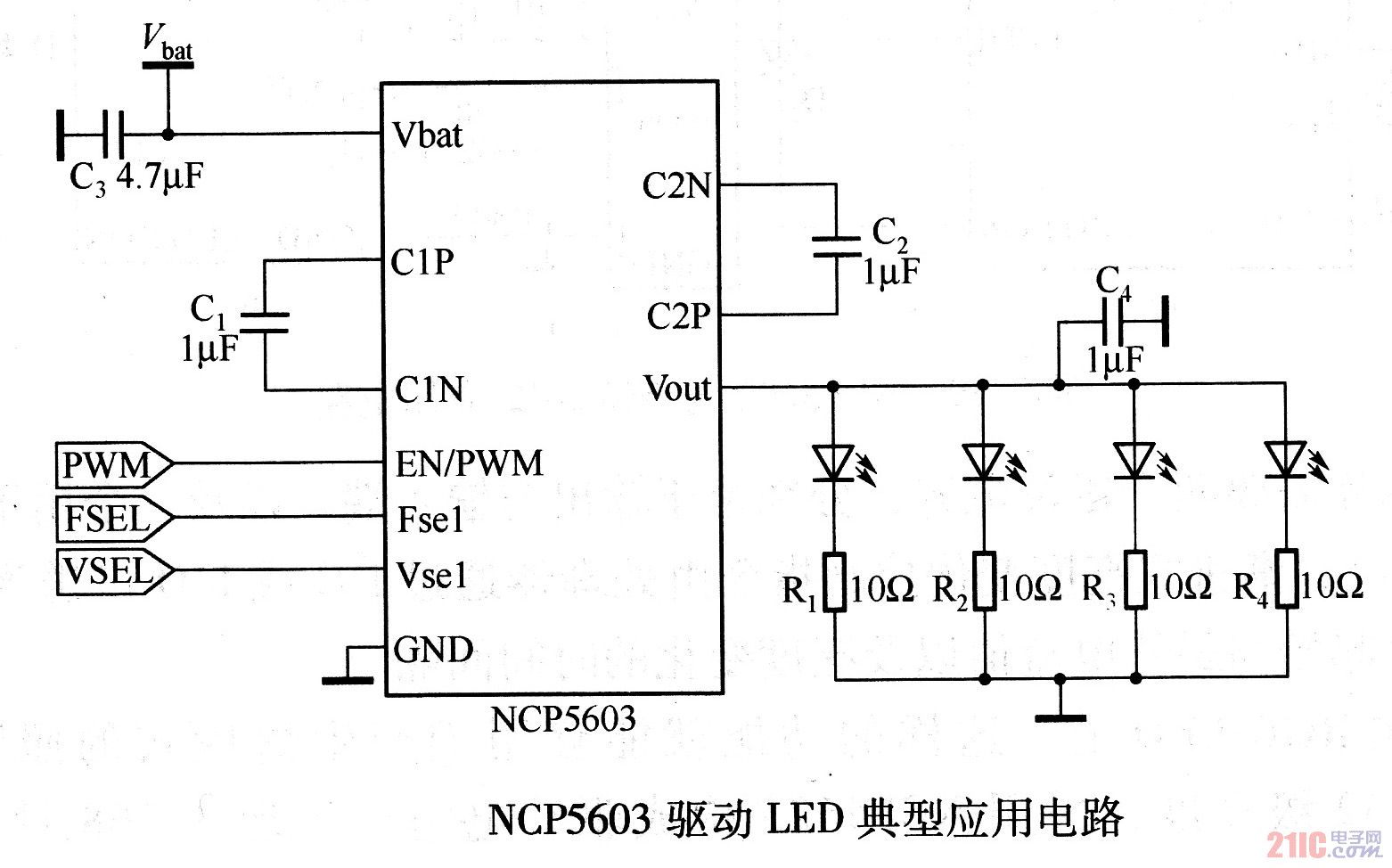

NCP5603驱动LED典型应用电路图

NCP5603是针对移动电话相机与其他便携式电子设备中照明或闪光灯应用而设计的白光LED驱动器。它是电荷泵结构，采用外部两个陶瓷电容来提供电源转换功能，并免除电源转换时需要的电感器，采用DEN-10封装，尺寸仅为3mm×3mm×0．9mm，其占用PCB面积相当有限，非常适合厚度较薄的便携式电子设备应用。NCP5603可在2．7～5．5V电池电压输入范围内提供给负载稳定的电压输出，具各1倍压、1．5倍压和2倍压自动工作模式，使器件的工作效率可达90％。NCP5603特别适合在需要较长电池使用时间的低成本、低耗电应用中驱动高电流LED。由于它能够输出高达350mA电流脉冲，所以可用于驱动功率达1W的高亮度LED，获得更佳的画质。NCP5603还拥有EN／PWM输入接脚，适用于亮度控制。此外，由于NCP5603不需要外部电感来储存能量，所以还能够作为低成本小型升压式DC／DC变换器，可为移动电话、MP3播放机或数字相机等便携式电子设备的音频放大器提供4．5V或5V固定电压输出。
