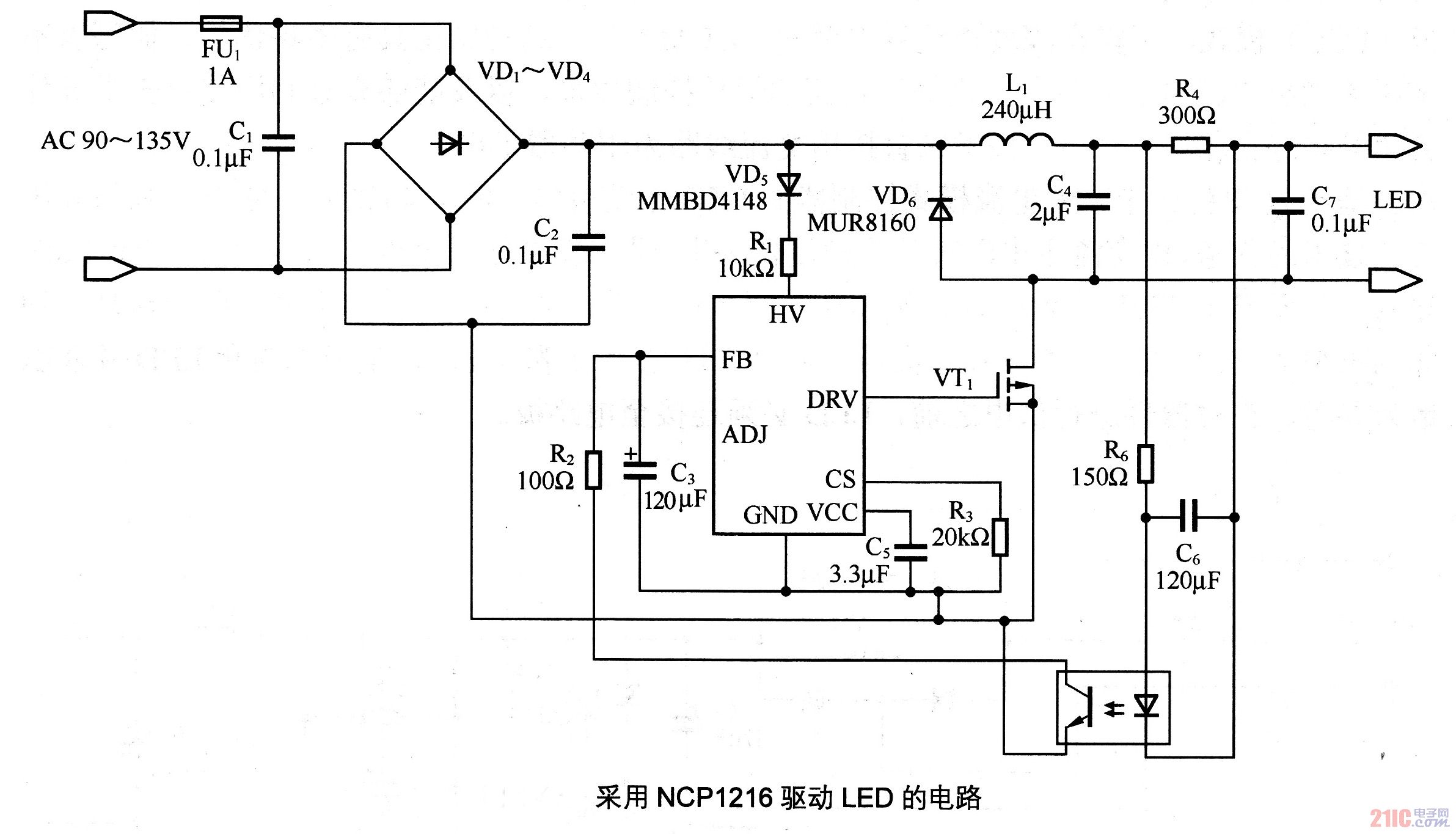

采用NCP1216驱动LED的电路

采用NCP1216控制芯片外配一个功率MOSFET、一只电感以及少数外接无源器件，可在一个单功率级电路上实现一个简单的高能效、恒流变换器，由于输出通常不需滤除100／120Hz主电源的频率成分，因此，不需在电路中使用大型电解电容。这不仅可以缩小电路尺寸，还能提高整体电源的可靠性。

该电路是非隔离变换器电路的最基本实现方式。在这个90～135V交流输入的特定电路中，由并行电流检测电阻R4、积分电路R6和C6以及光电耦合器所组成的简单反馈网络可以让这个电路以恒流输出模式工作。通常在非隔离式设计中并不需要光电耦合器，但在这里用它来对LED串顶端的电流检测信号进行移位处理。这个电路的特殊实现方式使得它能够提供高功率因数和恒流输出，降压输入电容C2必须对输入桥式整流电路上所出现的120Hz全波整流波形形成高阻抗，否则功率因数就会如电容式输入滤波器一样出现大幅劣化情况。这个电容的典型值为0．1～0．47uF，主要依电路的目标输出功率而定。L1的电感值要足够低，以便让降压式变换器可以在非连续导电模式下工作，这对电路的高功率因数相当重要。在非连续导电模式中，C4的容量也可以相当小，为1～5uF，原因是它只需用来滤除电流波形中的高频开关成分，C4应该采用低ESR的聚丙烯薄膜电容。
