照明灯停电自锁开关电路

用昔通拉线开关控制的照明灯，若遇停电叫，难“区分是“开”还是“关”，

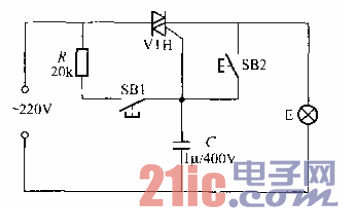

夜间再来电时往往会造成整夜照明而浪费电能。若采用蚓19所示电路来取代普通

拉线开关，就无此缺点，断电后复电时电路会自锁电灯不会被毫亮。

    SB1为开灯按钮，按一下SB1，晶闸管

VTH圆门板获得触发电流lni开通，灯F即被

点亮。虽然橙手后断开J触发回路，园晶闸管

导通后，第一阳极与门极间存在着漏电流，故

使电容器c有充放电流，此充放电流就作为

VTH的门极电流以维持WrH继续保持哗通

态，所以灯E依然点亮，需要关灯时，只要按

下关灯按钌ISB2，因S1垤将VTH的门极与第

二阳极相缔路，VTH因失去触发电流，当交

流电过零时即关断，州E便熄灭。与此同时，电容C储存电荷将通过电灯F泄

放。若交流电厢停电后复电，因VTH处于关斯状志，电容（无允放电流涸过．

VTH不会被触发导逋，从而实现停电自锁。除非重新按下SB1，电灯F才会被

再次点亮。

    VTH应视照明灯叻率而定，一般町刷HCR3AM型小型塑封理向品闸管(3Aj

600V)，在小加散热板的情况下，负载功率（指电灯E功率）可达100W。若电灯

E功率大于100W，则VTH应加装铝质敞热板。R町用RJ-1W金属膜电阻器，(

最好采用耐压400V的油浸纸介或集丙烯电
