用继电器控制的光控照明灯

提问者：rwd2016 地点：- 浏览次数：7030 提问时间：06-11 18:22

我有更好的答案

1条回答: fanxiecheng 06-15 16:37 回答数：0 被采纳数：0

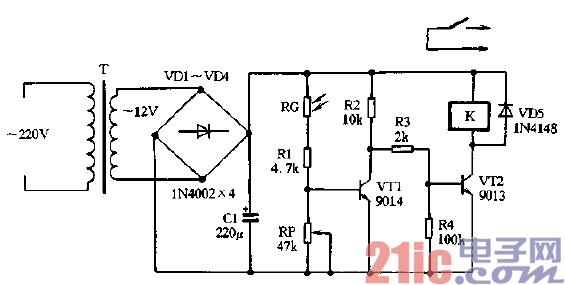

220V交流电经变压器T降压、二极管VDI—VD4桥式整流和电容CI滤波，输出约12V

的直流电压供整个电路使用。光控电路由VTI、RG、Rl与RP等元器件构成，白天光敏电

阻器RG受光照射呈现低电阻，三极管VT导通，其集电极输出低电平，继电器控制三极管

VT2处于截止态，继电器失电不动作，其常开接点打开，由它控制的照明灯具不工作。晚

间，光敏电阻器RG无光照射而呈现高电阻，VT1基极电位降低而截止，其集电极输出高电

平，VT2就由原来的截止态转为导通态，继电器K得电吸合，其常开接点闭合，可接通照

明灯具的电源使照明灯具点亮发光。

改变RP的阻值大小可改变三极管VT1的基极电位，故可用来调节电路的光控灵敏度。
