新颖延时熄灯照明开关

提问者：kong19 地点：- 浏览次数：7736 提问时间：08-18 17:02

我有更好的答案

1条回答: huazhe 08-25 19:08

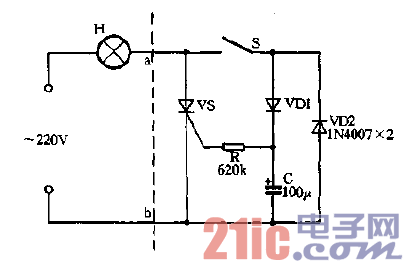

合上开关S，交流电正半周经VDI、R

使可控硅vs开通，同时电容C两端也充满

了电荷。此时交流电正半周经vs向灯泡H

供电，负半周则通过二极管VD2向灯泡H

供电，所以此时灯泡H全压供电。关灯时，

打开开关S，电容C通过电阻R放电，此

放电电流维持可控硅vs继续导通，所以灯

泡H里仍有正半周电流通过，但由于S切

断了负半周的VD2供电回路，所以灯泡H

处于半压供电状态，灯泡发暗光。约1分钟

后电容C放电完毕，可控硅vs因失去门极

触发电流，在交流电过零时关断，灯泡熄灭。

 评论0  赞72
