节能灯电子镇流器

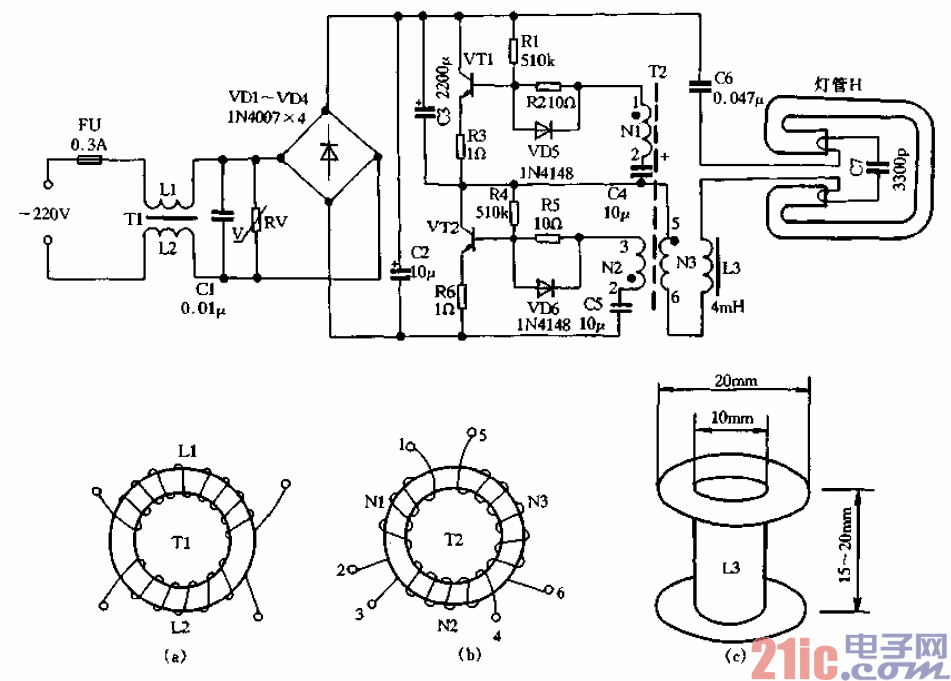

16W2D单端内启动节能灯专用的电子镇流器的电路见图1-60所示，电路由射频干扰滤

波器、氧化锌压敏电阻保护器、桥式整流器、高频振荡器、LC串联输出级等部分组成。

    射频干扰滤波器由电感Ll、L2及电容Cl组成，同时电容Cl对电路的功率因素也有

一定的校正作用。RV为氧化锌压敏电阻器，当电网错相或意外电压增高，可迅速导通，使

快速熔断丝FU熔断，从而保护电子镇流器与灯管不受损坏。

    桥式整流电路由VDI～VD4组成，然后经C2电容滤波。高频振荡器采用变压器耦合自

激振荡电路，在刚接通电源瞬间，虽然VTI与VT2回路电路参数完全相同，但由于元器件

的离散性，必然会使其中一只三极管优先导通，然后依靠变压器T2的耦合作用，使另一只

三极管导通，而先导通的一只三极管则由导通态跃变为截止态。通过T2磁通的正反周期性

变化，使VTI、VT2轮流饱和导通与截止，很快建立振荡。振荡电路一旦被激发，高频信

号则经过扼流圈L3和电容C7等组成的串联电路，引起串联谐振，于是在C7两端产生很高

的谐振电压，将灯H一次性启动点燃。灯一旦被点燃，Lc串联电路失谐，只要电路元件参

数选取适当，灯便可工作在正常的额定状态。
