红外遥控灯开关电路（1）

红外遥控灯开关足Hj红外光线作为遥控指令，它具有抗十扰能力强、动作可靠

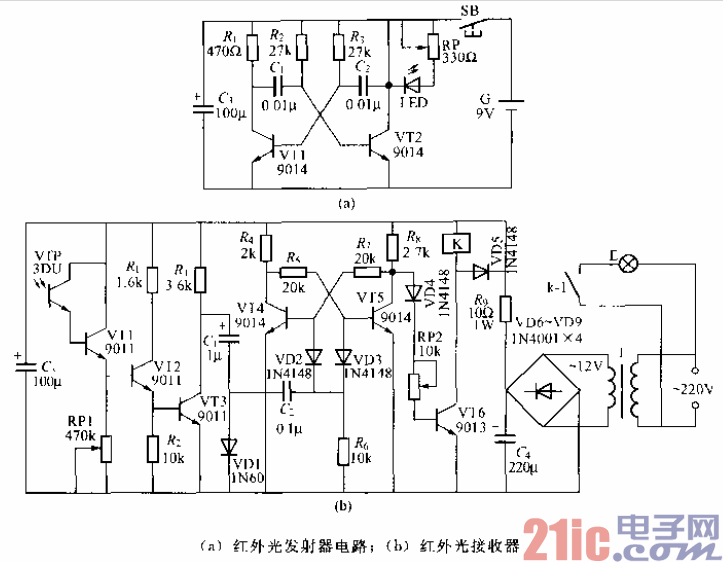

等特点。该开关由红外光发射器和红外光接收器两部分组成。红外光发射嚣的电路

见固211(a)。由图可见，二极管VT1、VT2组成无稳态多谐振荡器，振荡频率

由（1．、Rt、C“与R决定，当按下发射开关SB时，电路立即起振，串联在VT2

集电极回路黾的红外发光二报管I_ED就发出束受振荡频率嗣制的打外光脉冲，

使接收器产生动作．

    红外光接收器的电路见罔211 (b)，它由光电传感器、放大器、双稳态触发器

及电源电路等儿部分组成。

    光I乜传感器主要南光敏晶体管VTP担仟，它收到来自发射器的红外光脉冲即

转换成相应的电信号，经VT1—Wl3三数直耦式放大器放大后，由(1．、VI)l整形

经（二加至由VTd、VT5组成的双稳志触发器，使双稳电路的状态发生翻转。迫使

电子开关管VT6在导通与截止态之问进行坷换，故使继电器K吸合或释放，从而

能实现对电灯E进行遥控开肩或关闭。

    发射器中，VT1、VT2应采用特陆尽可能一致的9014型等硅NPN三极管，p

≥100。LED可用H(;401、H（500型等红外发光二饭管。RP用来改变红外光发射

强度，可稠节遥柠距离。为缩小发射器体积，G可用6F22型9V层程式电池。

    接收器中．VTP用3DU5型等光敏晶体管，VTl-VT6均要求口≥IOO，其中

VT5的p值要求比VT4大，目的是使接收嚣刚通电时，VT5苗先饱和导通，wr4

截止，这时VT6截止，继电器K释放处于待命状卷。VD1需要用1N6。、/AP9型

等锗检波二极管。RPI用来调整接收灵敏度，最大接收距离可迭8m。RP2崩来捌

整继电器的工作电流，对于直流工作电压为12V的JRX-1:l.F小型继电器，调整

RP2使吸合电流为20mA即可。T可用220V,/12V、5VA小型优质电源变压器。

    发射器与接收器的外壳可用有机玻璃制作，红外发光管及光敏晶体管应少|乍外

露机壳，为防止杂光干扰及美观，在其外面最好用红玻璃遮挡。
