电流继电器制动转换的Y-△降压启动电路

电流继电器制动转换的Y-△降压启动电路
提问者:60user29 地点:- 浏览次数:3555 提问时间:12-13 19:48
我有更好的答案
提 交
1条回答
SLY_BLUE 12-22 02:29

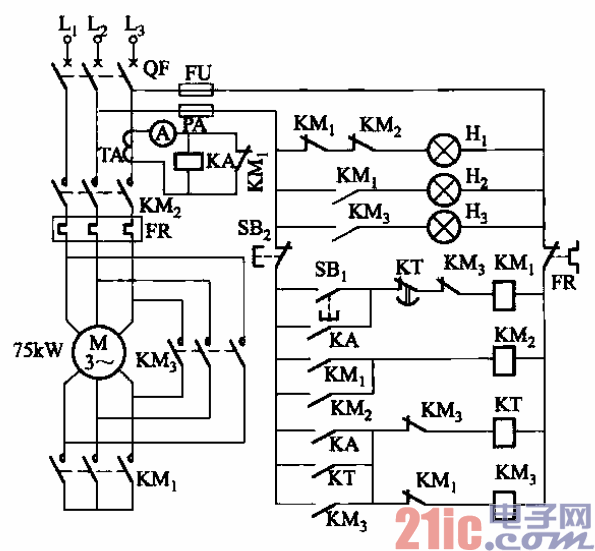

电流继电器控制Y-△转换的电动机降压启动电路如图1-6所示。该自动转换电路能随

电动机负载轻重在一定范围内自动地调整启动时间。

(1)控制目的和方法

    控制目的:电动机启动时间随负载轻重能在一定范围内自动地调整。

    控制方法:采用电流互感器作探测元件,根据负载大小,控制中间继电器,从而控制

Y-△转换时间。

    保护元件:断路器QF(电动机短路保护);热继电器FR(电动机过载保护);熔断器

FU(控制电路的短路保护)。
