采用晶闸管的照明延时关灯电路之二

采用晶闸管的照明延时关灯电路之二

提问者：十个名字V 地点：- 浏览次数：9295 提问时间：07-04 04:11

我有更好的答案

1条回答: uwefywsdfs 07-12 23:06

(2)采用晶闸管的照明延时关灯电路之二

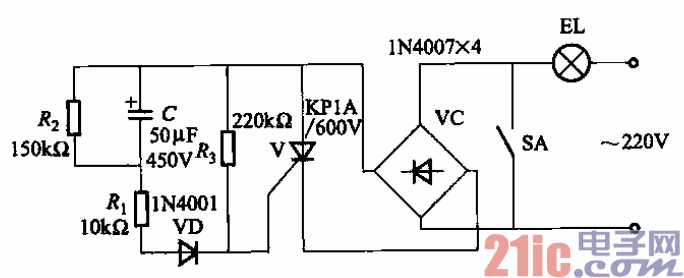

电路如图2r44所示。加接的开关线路可

不改变原电灯的开关接线，而只需将该线路

与原电源开关SA并接即可。延时时间由

Ri、C决定。
