对于输入电源为直流的PLC电路，输入接点为开关元件S，为了显示开关的工作状态，
往往采用发光二极管作为显示元件。发光二极管VL与开关元件s有并联和串联两种接法。

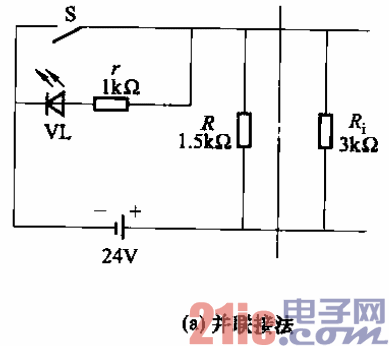

图13-55 (a)为并联接法，图13-55 (b)为串联接法。图中，，．为接点处的等效电阻(约为
lkfl); Ri为PLC的输入电阻(约3kfl);R为避免PLC误动作而设置的电阻(约l_5kfl)。
