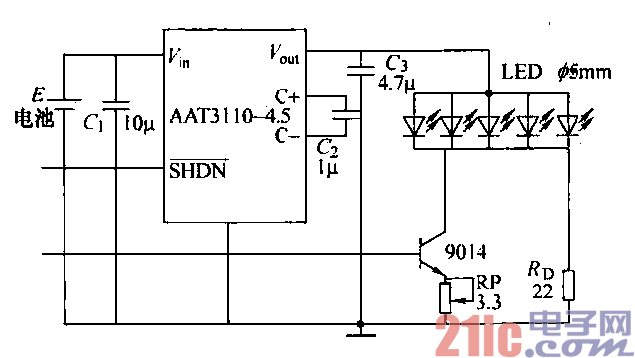

200mA峰信电流的手机照
相机闪光灯电路，采用一只AAT3110-4.5的电
容式电荷泵芯片，将手机锂电池的电压升压并
稳压至4.5V，向一组发光二极管LED提供工
作电压和100～200mA峰值电流。峰值电流经
作为闪光开关的VF形成回路。电荷泵的输入
滤波电容的电容量为lOtiF，输出滤波电容的电
容量为4. 7vF，储能电容的电容量为ltiF。Ri,
为发光管LED的平衡电阻。RP为峰值电流调
节电阻，调节RP的阻值可以设定峰值电流的
大小。
