一种LCD和控制器接口电路图

一种LCD和控制器接口电路图

提问者：深海零下一度1 地点：- 浏览次数：6645 提问时间：09-16 14:59

我有更好的答案

1条回答: lanjie66 09-26 07:48

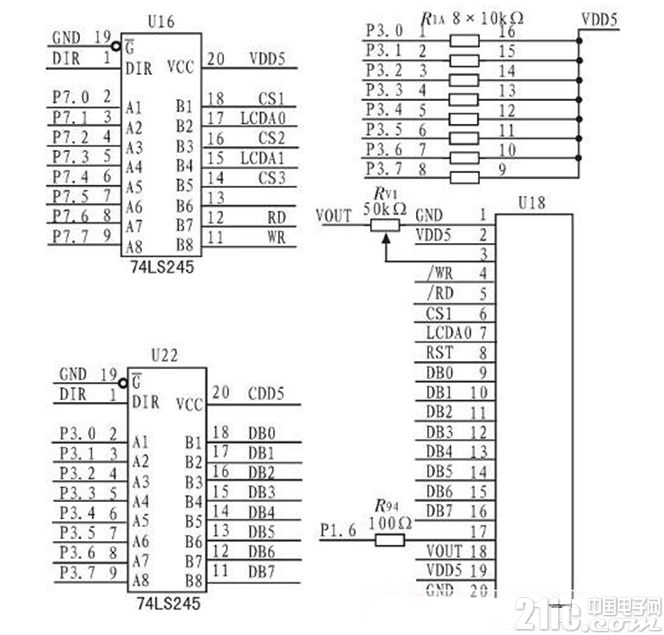

本设计中选用741S245作为总线驱动器，并在单片机引脚加入5 V上拉电阻，这样即可保证信号的驱动能力，接口电路原理图如图所示，其中P3和P7为单片机的I/O端口，RV1为可调电阻，用于调节液晶模块背光对比度。

 评论0  赞43
