LCD数字钟整点语音自动报时器电路图

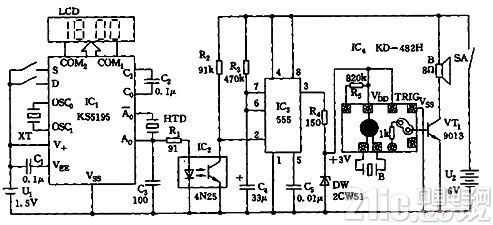

LCD数字钟整点语自报时器电路图
如图为LCD数字钟整点语自报时器电路图。该电路由LCD数显控制电路，光电耦合电路，定时控制电路和整点报时电路组成。数显控制电路IC1使用数字钟的集成电路KS5195(或5194)，它外接晶振XT(频率为32768Hz)和C1，C2等元件，S为功能转换端，D为调准端，用以调整正确的时，分以及定时控制。HTD是原报时压电晶体片，从其A0(或AL)端可引出整点时的定时脉冲信号。555和R2，R3，C4等组成一个单稳态触发器。
