光电电路

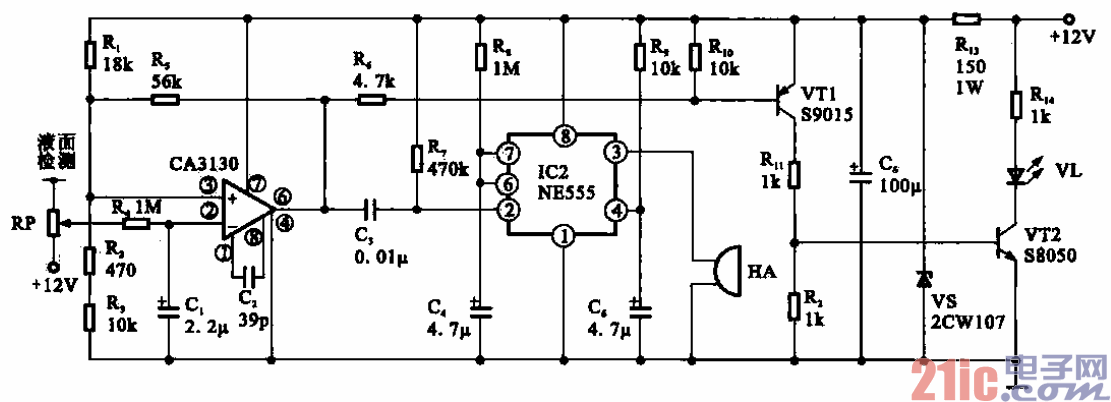

所示是一种汽车油量检捌报警电路。该电路中,油箱中的油量检测是利用油票带动电位器 RP(浮筒式电位器).当油量减少时,电位器随之变化,经比较器CA3130的@脚输出低电平。该信号使 VTI导通、VT2导通,发光二极管点亮报警,同时,IC2~脚收到由高电平到低电平的触发信号,IC2③脚 驱动蜂鸣器发声报警。
