LCD电视机电源应用电路图

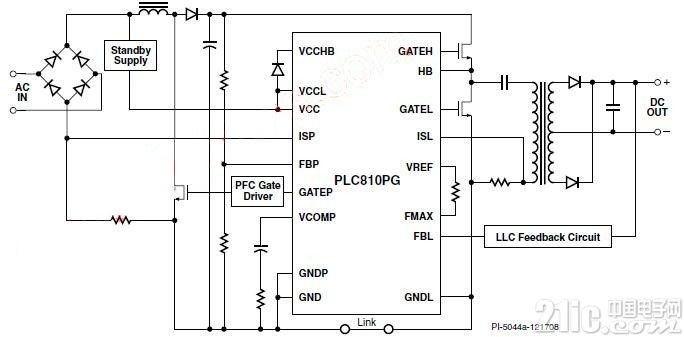

PLC810PG集PFC及LLC离线式控制器与集成高电压半桥驱动 器于一体。图1所示为采用PLC810PG器件的电源结构简图, 其中LLC谐振电感集成在变压器中。
PLC810PG的PFC部分采 用无需正弦信号输入参考的通用输入连续电流模式(CCM)设 计,从而减少了系统成本和外部元件。
DC-DC控制器驱动L LC谐振拓扑。这个变频控制器可使 MOSFET在零电压时进行开关操作,从而消除大部分的开关损 耗,提高效率。LLC控制器的核心是一个电流控制的振荡器, 其频率控制范围支持电视机电源的传统工作频率。
为了确保零电压开关,PLC810PG中LLC开关的死区时间被严 格控制在容差范围之内,并可通过一个外部电阻进行调节。高 低压两端的占空比紧密匹配,以提供平衡的输出电流,从而降 低输出二极管的成本。
典型PLC810PG LLC设计的工作频率为100 kHz(在额定工作条 件下)。视LLC电路的设计而定,开关频率可以是额定工作频率 的二分之一到三倍不等,这与输入电压和负载变化有关。
PFC转换器的频率锁定于LLC,以降低噪音和电磁干扰。在轻 载时提高PFC频率与LLC同步可降低PFC升压转换器在转换为非 连续模式时的电流,从而改善轻载工作状况和降低电源线谐 波。
该设计还提供PFC和LLC初级侧故障管理功能。 可根据LLC相位对PFC PWM输出相位进行动态调节,以便于开 关沿与PWM和LLC时序电路中的噪音敏感部分不相交。避免边 缘冲突技术可简化电源布板并提高性能。相位同步可降低 EMI频谱成分和PFC电容的纹波电流。
