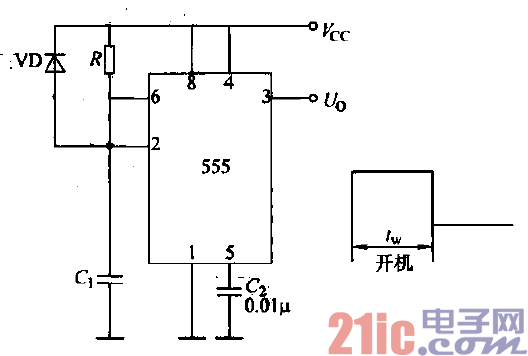

(1)电路原理简介该电路如图3-2所示。当电
路接上电源后,由于电容Cl来不及充电,555的②和
@脚处于低电平,③脚输出蒿电单。随着电容Cl充
电,555的②和⑥脚电位开始上升,直到②脚电位升到
V(z时,电路发生翻转,输出端U{)由高电平变为低电
平,并一直保持下去。延迟时间tw -1. iRc。这种电
路多用来控制整机电路中盼局部电路在开机工作一定
时间后断开电源而使其停芷工作。
(2)元器件参数选择元器件的选用如图3-2所
示,无特殊要求。
(3) 555开机延时输出高电平电路如图3-2。所示
