一种3G移动视频监控系统电源电路图

选用TI 公司的TPS75003 和TPS62040 电源管理芯片，TPS75003具有两路最大提供3 A 的拓扑电源和一路300mA LDO 电源，每个Buck 输出电压范围在1.2V 至6.5V 之间，LDO 输出电压范围在0.9V 至6.5V 之间，输入电压范围在2.2V 至6.5V 之间。TPS62040 是高效异步开关DC/DC 转换电源，其转换效率达到95%，输入电压范围在2.5V 至6.0V，输出电压在0.7V 至6.0V，因此都可通过主电源+5V 供电。

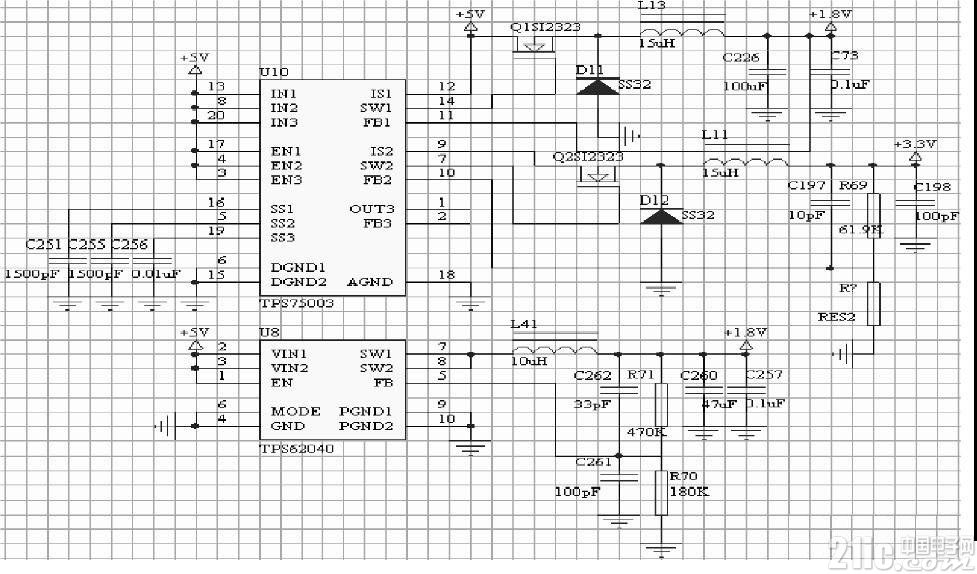

系统电源分为+5V、+3.3V、+1.8V、+1.2V 四种，系统主供电电源为+5V，其余均由+5V 电源供给。因此，采用一片TPS75003 和一片TPS62040 完成系统四种电源的转换。设计用TPS75003 的SW1 引脚经过SI2323 续流整形后输出1.2V 电压用于DM6446 内核供电，IS1 引脚连接参考电压，FB1 引脚接输出1.2V 电压作为反馈，SW2 引脚输出3.3V 电压用于DM6446 外设接口供电。TPS62040 的SW1 和SW2 引脚短接后输出1.8V 电压用于DM6446 存储器接口供电，FB 引脚连接1.8V 作为反馈输入。这样，用一片TPS75003 和TPS62040 电源管理芯片就可以满足本系统供电。TPS75003 和TPS62040电源转换电路如图2 所示。
