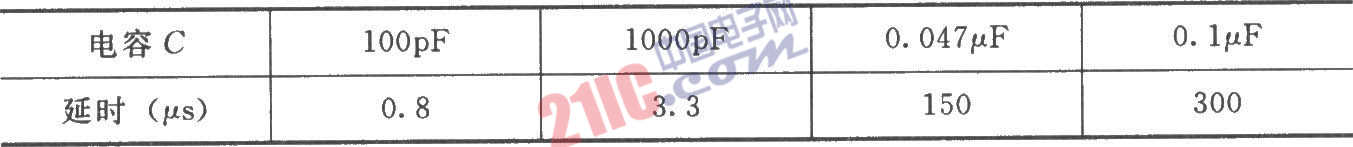

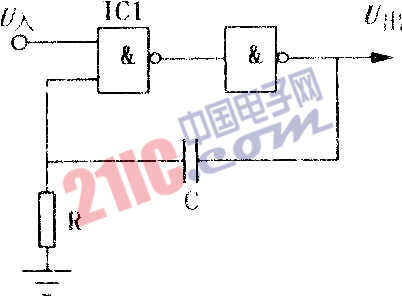

如图所示是一个负脉冲触发的宽延时单稳态触发器，它提供了数秒的延时时间，用于定时精度要求不高的场合。图中延时主要决定于电容C。对于TTL电路来说，R的阻值一般为5～10kΩ。下表中列出了R=5.1kΩ时，延时的实测数据。C的最大容量可达几百微法，延时可达数秒。延时结束后还需要等待一段时间(称恢复时间)，就是要等待电容C两端电压不再变化时，方能进行第二次触发，否则，不是电路不能触发，便是所得的延时不稳定。等待第二次触发所需的时间决定于RC。当R=3.4kΩ、C=0.047μF时，实测延时为180μs，恢复时间为78μs。
