 数字电路信号发生器



1kHz方波信号发生器

1kHz方波信号发生器

提问者：topsage88 地点：- 浏览次数：3360 提问时间：01-07 19:07

我有更好的答案

1条回答: zhihuaczh 01-17 05:01

1kHz方波信号发生器

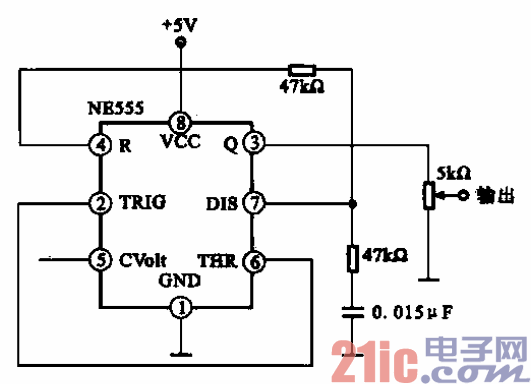

所示为由时基电路NE555外加时间常数电路（47 kfl O.Q15 UF）构成的】kHz方波信号发

生器。

 评论0  赞90
