MAX4108／4109／4308／4309 极低失真运算放大器电路

提问者：myf888 地点：- 浏览次数：3173 提问时间：06-07 22:59

我有更好的答案

1条回答: jsuuwerw 06-10 20:26 回答数：0 被采纳数：0

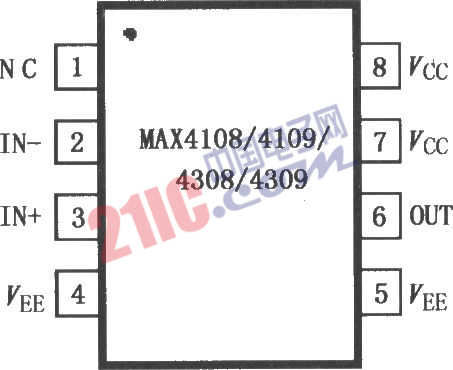

　　MAX4108／4109／4308／4309运算放大器具有极高速和极低失真特性。 MAX4108是单位增益稳定补偿；MAX4109、MAX4308和MAX4309分别是(AVCL)2V／V、5V／V和10V／V最小闭环增益补偿。MAX4108提供4000MHz单位增益带宽和1200V／μs转换速率。极低的失真可提供一个无寄生动态范围(SFDR)，在频率为5MHz时为-93dBc(VOUT=2VP-P，RL=100Ω)，这些特性使得这些放大器成为高性能射频(RF)信号处理的理想选择。这些高速运放具有宽的输出电压摆幅和大的输出驱动能力(90mA)，其引脚排列如图所示。
