交流耦合差动放大器 PGA202

交流耦合差动放大器 PGA202

提问者：uwjfjsdfwer 地点：- 浏览次数：5647 提问时间：09-14 13:06

我有更好的答案

1条回答: asd009 09-23 08:00

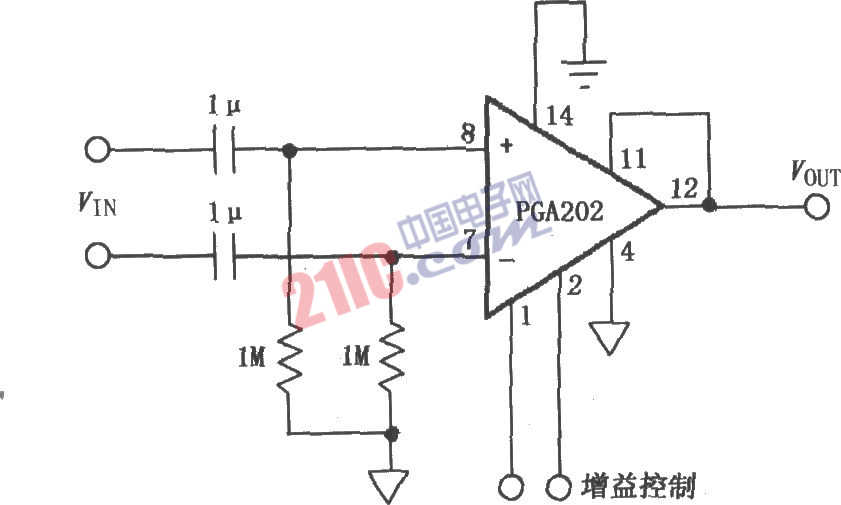

如图所示为由PGA202构成的交流耦合差动放大器。该电路在PGA202的输入端加上2个1μF电容和2个1MΩ电阻，组成频率在0.16Hz以上的高通交流耦合电路，输入的交流信号经过PGA202差分放大后输出。

 评论0  赞53
