56～484高频振荡器电路

如图所示的高频振荡器，可作为高频信专发生器，选择不同的电容值能够在56～484kHz范围内产生一个高频正弦波。该电路具有剃出波形好、频率稳定度高，输出阻抗低等特点。

元器件选择：

三极管VTl、VT2：3DG6D,65≤β《115，VT3、VT4：3DGl308、60≤β≤85。半可调电容C4：CCWX-3-5／20pF。石英晶体SJT：BE-42型。K：JZX-10M(小型继电器)。发光二极管VD4：BT-605(红、绿双色)。变量器T：选用MXD-2000型铁氧体、GV-30×19磁芯。Ll-2Φ0．21mm高强度漆包线，绕制l33匝，L3-4Φ0．21mm高强度漆包线，绕制11匝，L5-6Φ0．21mm高强度漆包线，绕制80匝。电阻标称功率除R27采用l／2WRJ型号外，别的均采用1／8WRJ型电阻。其它元器参数值如图标注，无特殊要求。

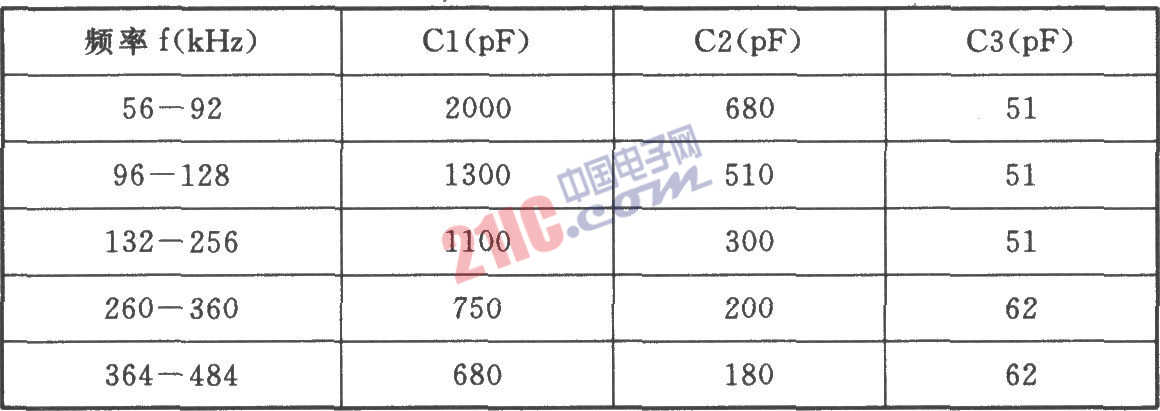

频率与电容值的关系如下表所示。
