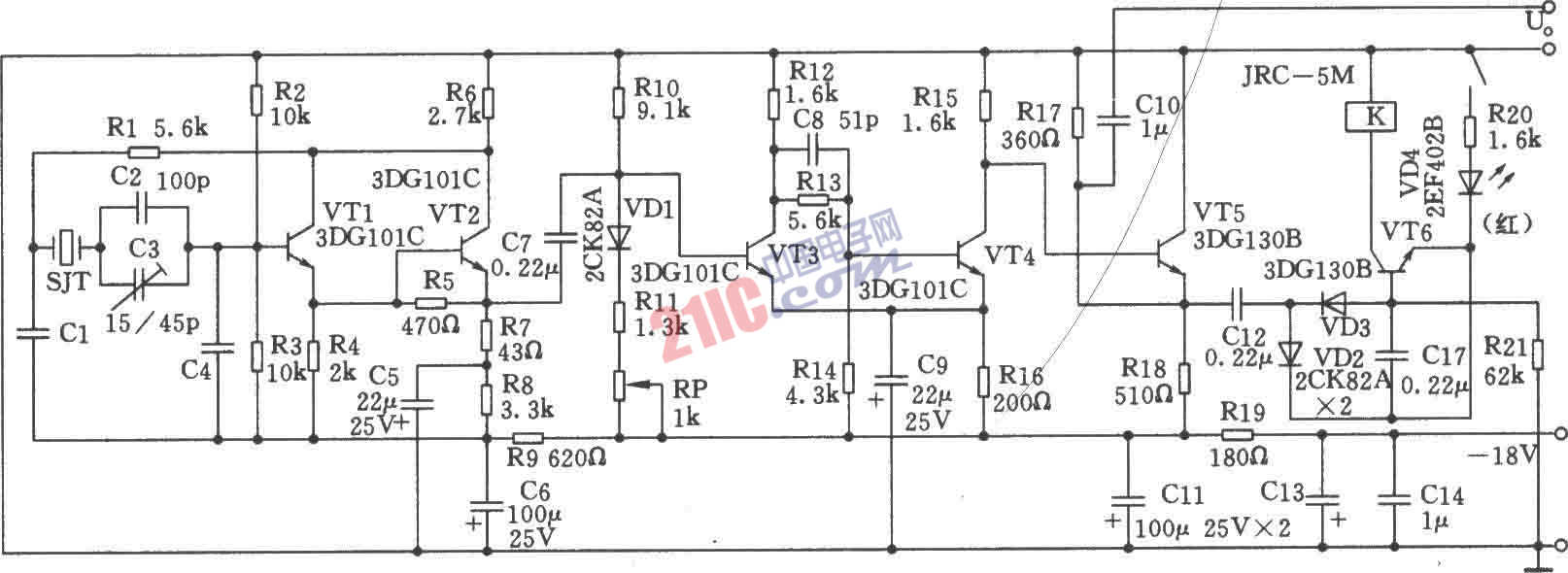

如图所示为56～512kHz高频振荡器电路。它由高频振荡器、告警电路所组成。
1．技术指标：
(1)频率范围：56～512kHz；
(2)输出电平：+5．5±ldB；
(3)频率准确度：不超过±20Hz；
(4)告警信号：当停振时，告警灯亮，并发出告警声。
(5)工作温度：0～+45℃保证指标，-10～0℃，+45～+50℃可靠工作
元器件选择：
三极管VTl～VT4：3DGl01C、β=65～85，VT5～VT6：3DGl308、β=85～115。石英晶体SJT：型号为101型石英晶体，晶体用t脚座即GZC7-F。电容器Cl和C4的选择如表所附。
