图1中所示电路可产生高压信号,用于控制BST(钛酸钡锶)电容的电容量。只需向正确的端子施加0 V与30 V的电压,便可改变BST电容量。这样,电介质厚度改变,因此电容量改变。BST常用于调谐天线阵列和可调滤波器。尤其对于这些调谐应用具有明显优势,例如,补偿组件容差误差、精密调谐滤波器截止频率或者针对可调天线进行网络阻抗匹配。





升压电源和高压DAC为BST电容提供调谐信号电路图

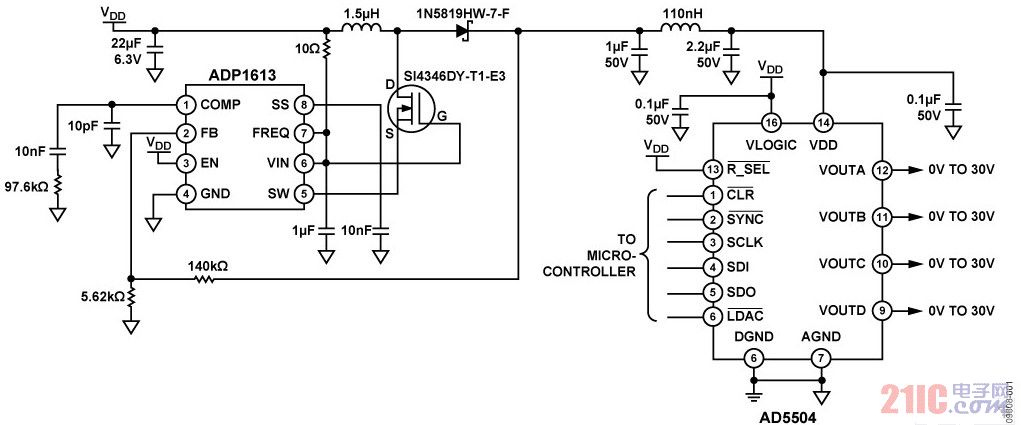

图1.升压电源和高压DAC为BST电容提供调谐信号(简化示意图:未显示所有连接)


此类应用需要一个方便、紧凑、低成本的电路来产生高压电源,仅为了该功能添加独立电源通常并不实用。图1中的电路采用ADP1613 升压转换器和 AD5504 30 V/60 V DAC便满足了上述要求。升压调节器电路的总电路板面积仅为43 mm2。ADP1613提供8引脚MSOP封装,AD5504提供16引脚TSSOP封装。


升压电路也可用于LED驱动器应用,以及在光学通信系统中提供接收机偏置电压。
