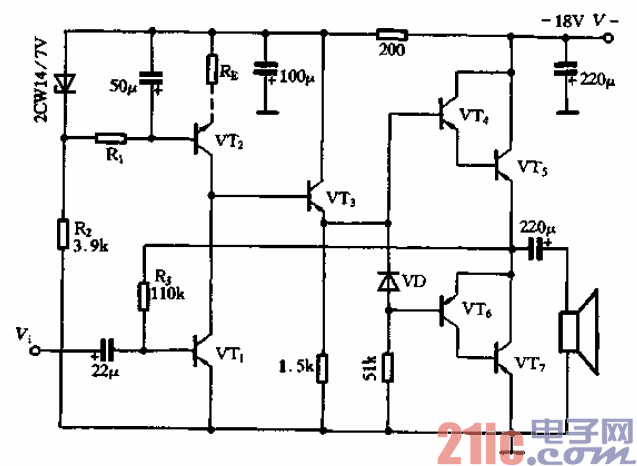

是又一种能抑澍电源波动影响的放大器。图中,VT2和Ⅵ)l等元件组成恒流
源,作为电压放大级rrl的负载o VT3组成射极跟随器,用来降低电压放大器的输出阻
抗o这种用恒流源作负载的放大器具有很高的增益Kv(约55dB)o VT3的输出可直接推动
由VT4~VT7组成的OTL功率输出级工作,当输入8mV的信号时,输出功率可达2W。
此电路对电源电压波动有30dB的抑制能力。因此可以采用十分简单的电源供电,如图所
示,电源滤渡电容仅用220t.JcFo此电路主要靠VTz的恒流特性来抑制电源波动的影响o
电路中恒流管VTz的恒流性能越好,抑制电源电压波动的能力就越强。此外,在’VTz的
射极串人负反馈电阻RE(虚线所示),或增大VTi的卢值都能提高抑制能力。调节图中的
Ri或RE可改变恒流值,亦即改变VTi的静态工作点电流。调节R3可调整输出端(VTs
射极)的直流电压,使之等于电源电压的一半。
