多级直流耦合放大电路b
(3)多级直流耦合放大电路
在由多级放大电路组成的直流耦合放大电路中，如果每级都使用NPN型三极管，为了使各级都有合
适的工作点，后级的基极、集电极电位需要逐级升高，以致减小了末级输出电压的变化范围。为了解决这
个问题，在实际应用中，可采用NPN和PNP管配合使用，以降低后级的直流电位，如图所示。图
(8)所示为NPN管cvri)_和PNP管(VT2)祝合使用，用来降低后级(VT3)的电位。此外，也

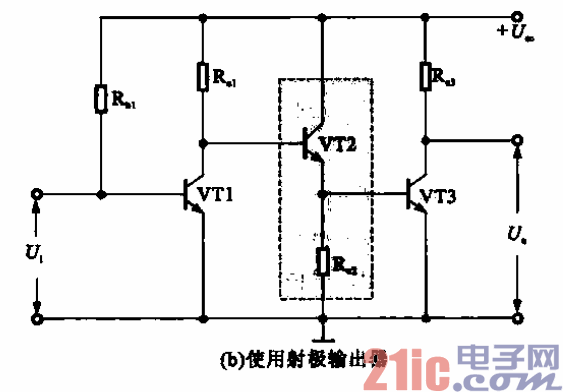

可以利用射极输出器、稳压二极管等降低后级放大电路的直流电位。图 (b)所示为使用射极输出器
cvn)用来降低后级(、rr3)的电位。
