模拟电路恒流源电路

恒流源差动放大电路a

恒流源差动放大电路a
提问者:jfcidjq 地点:- 浏览次数:8806 提问时间:12-11 10:30
我有更好的答案
提 交
1条回答
cjynet 12-19 21:26

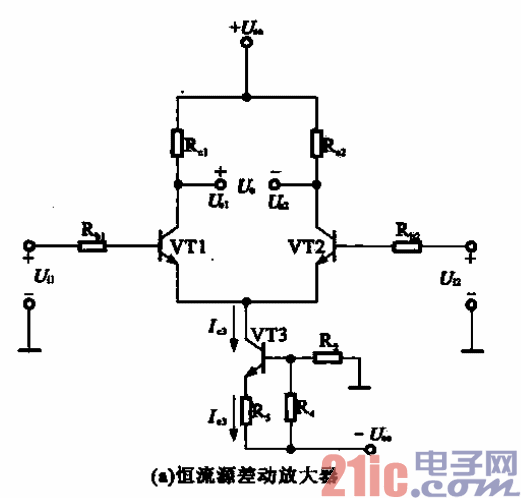

恒流源差动放大电路a


 (2)具有恒流源的差动放大器

    在带有发射极电阻器&的差动放大器中,凡越大,则一Ua也要随之增大,这是不合适的。为了使凡

增大时,  Ucc能低些,可用三极管代替&,这种电路称为晶体管恒流源差动放大器,如图所示。

    图中,氏、&起了分压作用,为VT3的基极提供偏置电压,使其工作在放大状态。其工作原理:当

电位升高时,厶,厶升高,&两端的电压I*3Re也要增加,但巩保持不变,迫使U。减小,从而使岛减小,

引起厶减小,抑制了如的上升,保持上3的不变,这就是晶体管VT3的恒流源作用。厶不变,则抑制厶、

如也不能增加,从而有效地抑制零点漂移。
