宽带高频放大电路

宽带高频放大电路

提问者：cai359981910 地点：- 浏览次数：9163 提问时间：03-08 10:03

我有更好的答案

1条回答: ljmlvmd 03-17 00:39

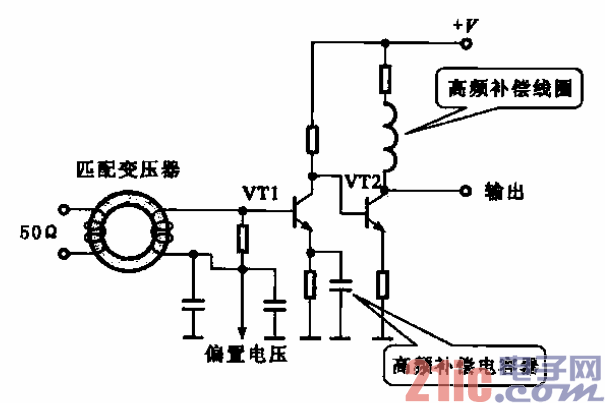

宽带高频放大电路

所示为一种宽带高频放大电路，主要是由匹配变压器和高频放大晶体管等构成的，可用于放

大高频信号。

高频信号放大器的输入电路采用匹配变压器是为便于使输入信号与晶体管放大器的高输入阻抗相匹

配，同时还具有频带宽的特点，VT1的发射极电容器和VT2集电极的电感线圈都是为补偿高频信号而采

取的方法。
