维恩电桥振荡器a

提问者：ianwhoani 地点：- 浏览次数：3941 提问时间：01-21 02:52

我有更好的答案

1条回答: numuwewr 01-28 21:39

所示为两种不同连接方式的维恩电桥振荡器。其中，

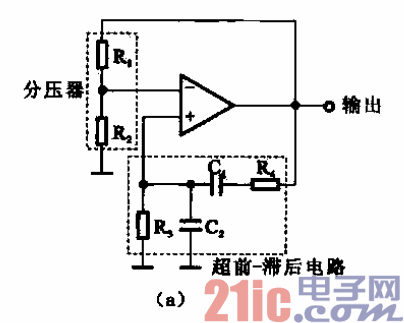

图(a)所示电路的负反馈回路使用的是电阻器Ri和Rz做分

压电路，电桥振荡电路可以视为正相放大电路，其输入信号是输出信号通过超前一滞后电路反馈到输入端

所形成的．图(b)的放大器是跨过桥式电路加以连接的，桥式电路的一端为超前一滞后电路，另一端

为分压电路。
