电源断相显示电路

电源断相显示电路
提问者:60user148 地点:- 浏览次数:1984 提问时间:09-17 11:59
我有更好的答案
提 交
1条回答
gan5482 09-17 13:43



当三相电源有一相缺电时,该线路不但能发声报警,

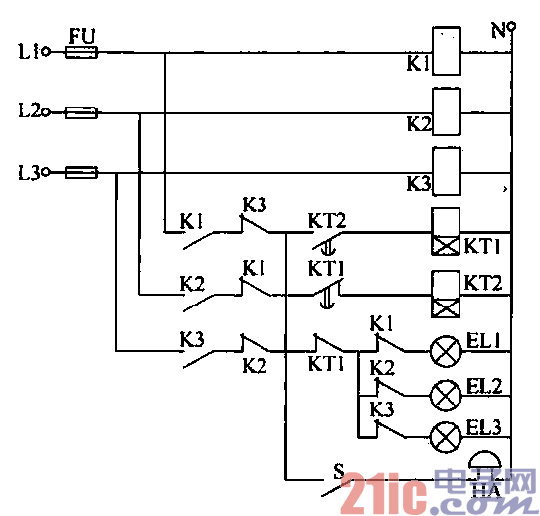

还能根据指示灯判别是哪一相缺电。三相电潦断相显示电

路如图所示。合上开关S.在正常供电时,继电器1

Kl、K2、I<3都吸合,三个常闭触点都断开,常开触点都,

闭合,切斯时间继电器KT1—KT2、指示灯EL1—EL3及

电铃HA回路。当某相缺电时,如I.1相缺电,这样使Kl I

失电,其常翩-触点恢复闭合状态.KT2得电闭合.EL1

亮,HA响铃报警。经过一段时间后.KT2延时时间到,

常开触点延时闭合,使KT1得电吸合,KT1常闭触点瞬时

断开,断EL1电源。经过一段时间.KT1延时时间到,其

延时断开触点断开,使KT2失电释放.KT2常开触点断

开.KT1失电释放。KT1常闭触点闭合,EL1点亮,这

样.EL1就会闪烁发光。L2、L3缺相报警指示与Ll相

同。于是,值班人员通过电铃看到哪个灯亮了,便知道是

哪一相缺电。在排除故障期间,可把开关S断开,电铃便

停止报警显示给操作者,及时处理。
