高低频信号发生器电路

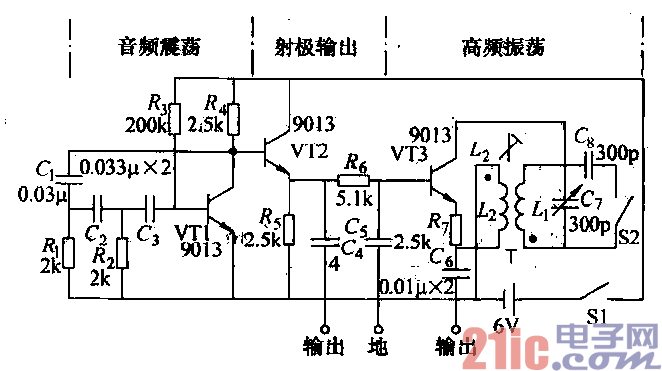

在调试和修理家用电器中，经常要用到高低频信号。图11-24是简易高低频信号发生器，它能够输出

1000Hz的音频信号、465kHz的中频信号和525～1650kHz的高频信号。它是由音频振荡器、射极输出器

和高频振荡器三部分组成。

    (1)音频振荡器晶体管VT1等组成音

频振荡器，音频信号从集电极输出，经过

GRi、Cz Rz、．G和VT1输入电阻组成的三段

移相网络送回到VT1的基极。移相的结果，

使送回到基极的信号比集电极的信号超前

180。，形成正反馈，产生音频振荡，输出约等

于1000Hz的音频信号，直接加在晶体管VT2

的基极上。

    (2)射极输出器  由、VT2等组成的射极输

出器，安排在音频振荡器和高频振荡器之间。

它输入阻抗高、输出阻抗低，能解决前后级的

阻抗匹配问题，并防止前后缀之间的影响。

    (3)高频振荡器由晶体管VT3等组成的高频振荡器，采用变压器耦合振荡电路，振荡频率由变压器

一次侧电感L．和回路电容器G、C决定。1000Hz的音频信号经过VTZ输入到VT3的基极上，对高频振

荡信号进行调幅，然后由G输出已调幅的高频信号。

    电路中的飓、R是VT1、VT2的偏置电阻。VT2的集电极发射极之间的电阻以及Rs、R是VT3的

偏置电阻。Ro对音频信号还起衰减作用。

    S】是电源开关，S2是中频和高频选择开关。合上S2．G和C8并联，调节C7，振荡频率可以在450—

550kHz之间连续变化，能够获得465kHz的中频频率。打开S2，C8断开，调节C7，振荡频率可以在525～

1650kHz之间连续变化。
