家电维修信号发生器电路

提问者：zouwenlong588 地点：- 浏览次数：794 提问时间：08-02 22:03

我有更好的答案

1条回答: zhan81411 08-08 01:18 回答数：0 被采纳数：0

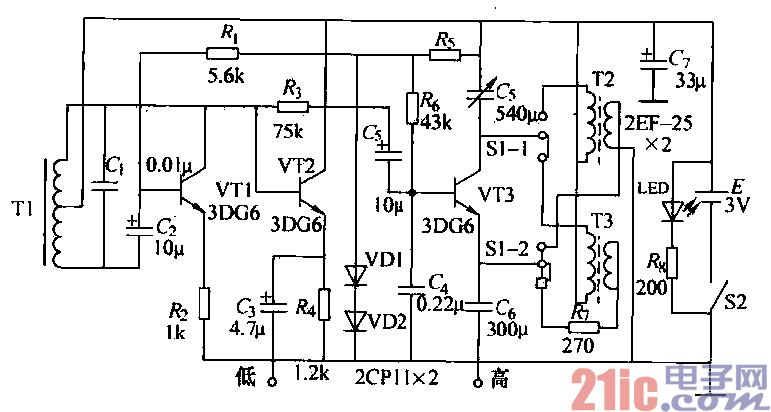

所示为信号发生器的电路原理圈，本仪器是调试修理各种收、录、扩音机和其他放大器的专

用仪器，有多种信号输出。经调幅

后的高频信号连续可调，并配有输

出插孔。外型小巧，携带方便，是

电子爱好者不可缺少的实用仪器。

有输出电缆一支，供测量使用。电

源使用五号电池二节。

(1)技术指标

1)中频：465kHz;

2)中波：450—1700kHz;

3)短波：3. 5～13. SMHz;

4)音频：1000Hz;

5)外型尺寸；122mmX 82mm×40mm;

电源电压：直流3V（S号电池二节）。

 评论0  赞90
