多种信号发生器电路

提问者：dposadksapdsakd 地点：- 浏览次数：5553 提问时间：09-07 16:09

我有更好的答案

1条回答: Peterlt 09-09 04:40 回答数：被采纳数：

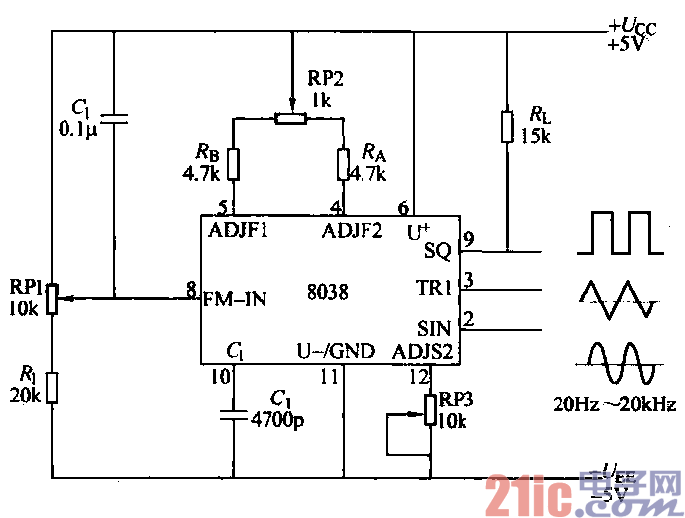

集成电路ICL8038组成的音频函数发生器电路，可以产生方波、三角波和正弦波，如图11-8所示。电

阻蜀与电位器RP1用来确定8脚的直流电位Ua，通常取队≥2Ucr/3，仉越高，IA和JB越小，输出频率

越低，反之亦然。因此，ICL8038又称为压控振荡器(vc0)或频率调制器(FM)。RP1可调节的频率范

围为20Hz—20kHz。Us还可以由7脚提供固定电位，此时，输出频率fo仅由RA—RB及电容c1决定。

Ucc,采用双电源供电时，输出波形的直流电平为零。当采用单电源供电时，输出波形的直流电平为Uw／2

 评论0  赞48
