24W车载多功能双A口手机快速充电器方案是由易能微电子科技有限公司提供的全协议快充芯片EDP3020来设计实现，
该方案大体优势如下：
1、兼容性：几乎支持全部手机快充协议，内部集成了 QC2.0/3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充协议。
2、温度低：室温25°C情况下，MOS,电感表面温度最高67°C，成品外壳温度仅38°C。
3、安全性：插入任意一口时为快充，两口同时插入时输出电压降到5v退出快充，起到保护功能；一颗固态电容，成本贵10倍，没有爆炸风险；芯片耐压值可以达到40v；芯片集成了输出欠压、短路保护、过流保护等多重安全保护功能。
4、应用范围：范围广，12v~35v小车、货车均可使用，排除高于35v异常电压的的车辆。
5、量产价更低，利润空间大：双usb口由一颗芯片完成，降低成本（更多详情请看下面表格）
6、方案可靠性：可靠性高，该方案由易能微电子科技有限公司授权提供，本方案经历了7次的优化修改最终成形；该方案主芯片也是由易能授权提供，易能的可重构电源IC具有完全的自主知识产权，目前已经取得知识产权11项，实用新型专利7项；集成电路布图设计2项；发明专利1项；计算机软件著作权受理1项，荣获了2014年度EET最佳电源芯片奖，2015年度EET、EDN、ESM最佳电源管理IC奖，2015年工信部“中国芯”最具潜质产品奖，公司还荣获第四届中国科技创新创业大赛信息行业第一名的荣誉称号。
7、售后有保障：华强芯城提供产品质量服务，易能微电子科技有限公司唯一代理商中电提供技术支持。
本方案由芯片厂商易能微电子出品，支持过压/欠压，过流，短路等保护功能，安全性高，可靠性好，生产简单，是市面上快充协议最全，兼容性最好一款高性价比的快充车充方案。
BOM物料清单：
车载手机快速充电。
EDP3020两路全兼容 QC/PE/AFC/FCP/SCP/VOOC 单芯片快充车充方案。

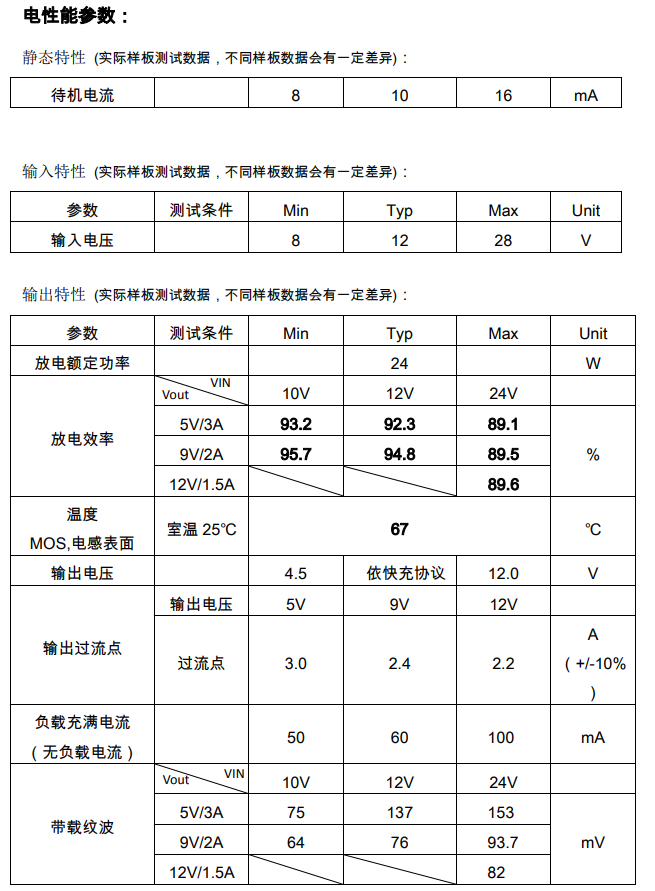

用一颗芯片完成了 DC-DC 降压和快充协议，方案集成度高，外围原件少，热效率优秀。元件温度低于 70℃。 支持 BC1.2 DCP/QC/PE/AFC/FCP/SCP/VOOC, Apple 2.4A全部的手机快充协议。输出功率最高达24W，测试了市场上几乎所有快充协议手机，兼容性几乎做到 100%，支持过压/欠压，过流，短路等保护功能. 安全性高，可靠性好，生产简单，是市面上快充协议最全，兼容性最好一款高性价比的快充车充方案。
✔ 支持 BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, SCP, VOOC, APPLE 2.4A 快充 协议, 兼容市面上几乎所有相关协议手机.
✔ 两路 A 口输出: 每路都支持快充.
✔ 输出功率达 24W
✔ 放电效率：大于 93%@5V/3A
✔ 输出电压自适应
✔ 上电 LED 指示
✔ 快充 LED 指示
✔ 插入任意一个 A 口输出都支持快充，两 个 A 都插入手机后退出快充，输出电压 降到 5V
✔ 过流，过压/欠压，短路保护
✔ 输入电压范围: 8.0V~28V（耐压 40V）
✔ 输出电压范围：3.8V~12V
✔ 芯片耐压 40V
Q&A：
Q1: 输入输出接口外壳是否可以接 GND？
A1: 不可以。因为某些接口连接线负极是与外壳相连的，而我们的采样电阻是需要接在GND与接口负极中间，若两者相连则相当于采样电阻短路了。
Q2:产品不支持手机快充？
A2: 手机不兼容快充可能是因为没有购买到合适的充电线，若确实不兼容可以反馈给我们。
| 图片 | 数据手册 | 商品名称 | 产品型号 | 产品描述 | 品牌 | 单机用量 | 价格 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
|
电池充电管理芯片 | EDP3020 | 双全协议快充车载充电芯片 QFN32_5X5MM_EP | easepower | 1 |
4.5604
1+ 7.4174 10+ 6.4832 30+ 5.9489 100+ 5.0147 500+ 4.5604 |
在线订购 | |
|
|
MOSFETs | DTS2319 | P沟道20-V（D-S）MOSFET ID=6A VGS=±12V | Din-Tek | 2 |
|
在线订购 | |
|
|
-- | MOSFETs | TDM3482 | MOS管 N-Channel VDS=40V VGS=±20V ID=43A RDS(ON)=16mΩ@4.5V | TECHCODE | 2 |
1.1182
1+ 1.8182 10+ 1.5893 30+ 1.4584 100+ 1.2295 500+ 1.1182 |
在线订购 |
|
|
MOSFETs | FS8205 | 2N沟道 VDS=20V VGS=±12V ID=6A | FORTUNE | 1 |
|
在线订购 | |
| 查看更多 | ||||||||
| 图片 | 数据手册 | 商品名称 | 产品型号 | 产品描述 | 品牌 | 单机用量 | 价格 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
|
24W车载多功能手机快速充电PCBA公板 | EDP3020EVAL | HQ | 1 |
|
在线订购 |
| 标准板规格书： | EDP3020 两路全兼容QC,PE,AFC,FCP,SCP,VOOC单芯片快充车充方案_v1.24_20180321.pdf |
| IC规格书： | EDP3020 DATASHEET_V2.1.pdf |
| BOM List： | 3020_010_003.xls |
| 参考LAYOUT Gerber： | PCB设计注意事项_v1.00_20171225.pdf |
| 电路图： | 3020_010_003.pdf |
根据易能微电子EDP3020芯片标准板规格书制作的量产成品——快充车载手机充电器案例：

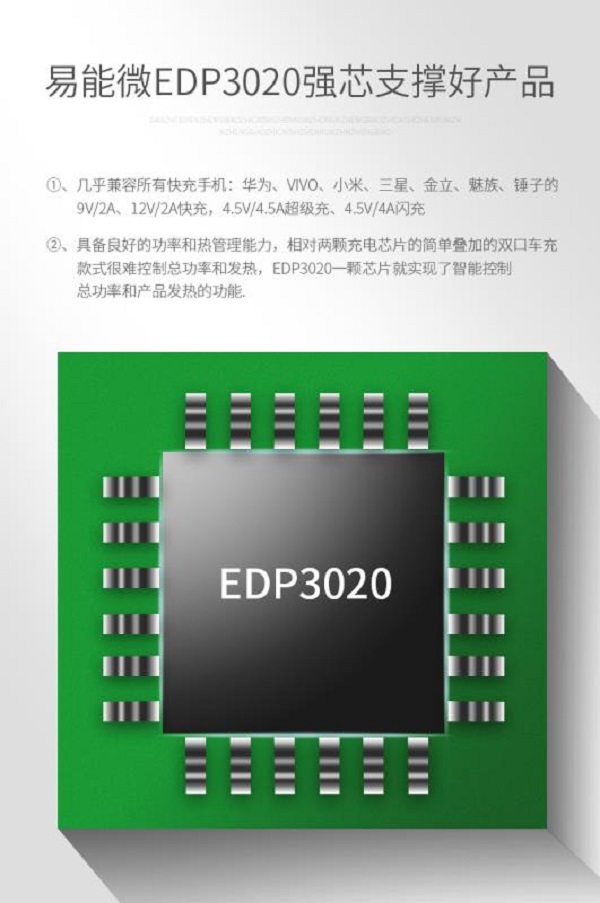

易能微电子快充芯片
EDP3020快速充电方案PCBA案例样板

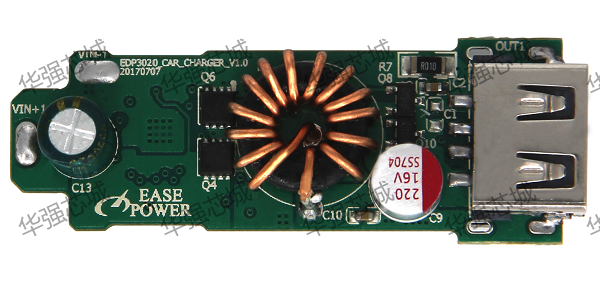

EDP3020快速充电方案PCBA正面图

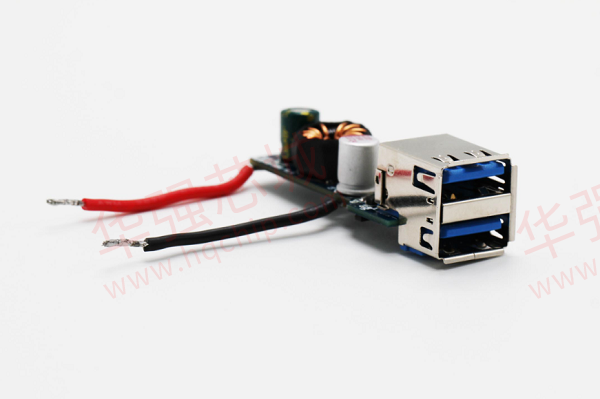

EDP3020快速充电方案PCBA侧面图

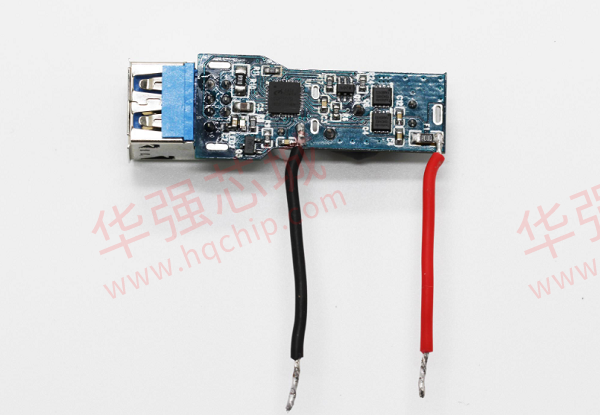

EDP3020快速充电方案PCBA反面图

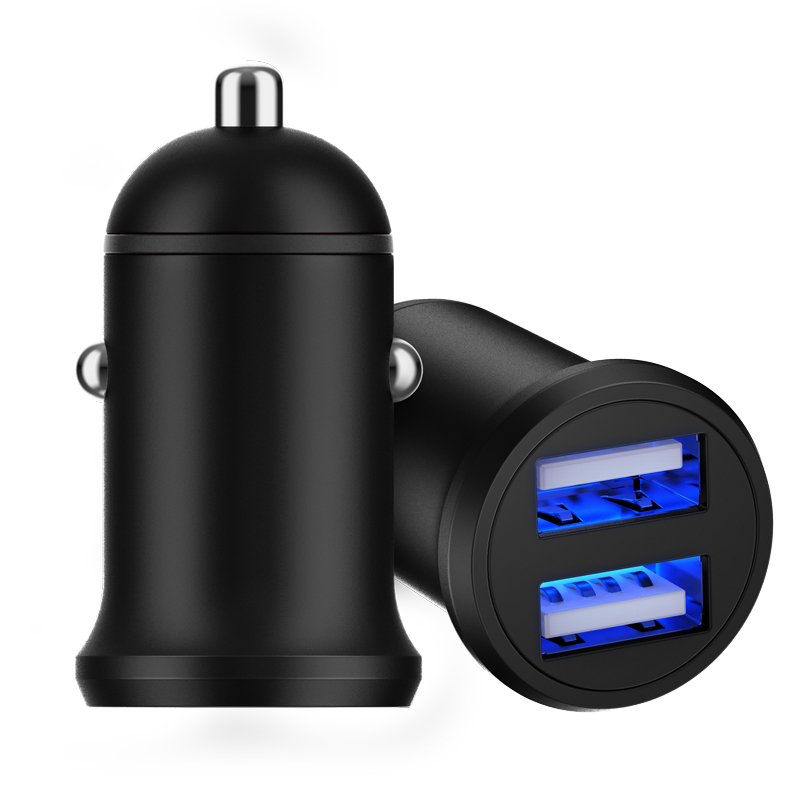

EDP3020快速充电车充方案成品案例
EDP3020快速充电车充方案成品详情图

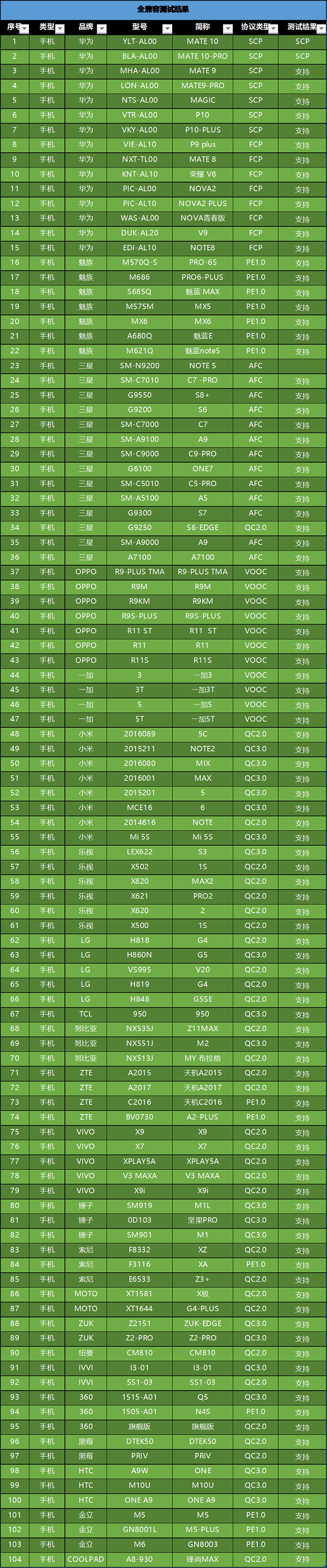

EDP3020快速充电车充方案适配手机机型一览表
