Dynamic1000是TE Dynamic系列中尺寸最小的系列,最适用于工业设备配套的高可靠性信号线用连接器,在保持高可靠性的同时,考虑到性价比,配备镀锡型。
而Dynamic系列是TE旗下被国际、国内客户广泛认可和使用的连接器系列,为客户带来控制柜连接方案的完美体验。
Dynamic1000系列连接器的间距,因所使用电流的大小、电压的差异等,有标准型2.0mm间距、高压型2.5mm间距及分线型3.5mm间距三种,今后仍将根据市场
才需求,不断扩充产品系列。
华秋商城最新引进一批Dynamic1000系列连接器,如:D-1100D双排型的标准型、D-1200S单排型的高电压型、D-1200D双排型高电压型,价格实惠,欢迎订购~

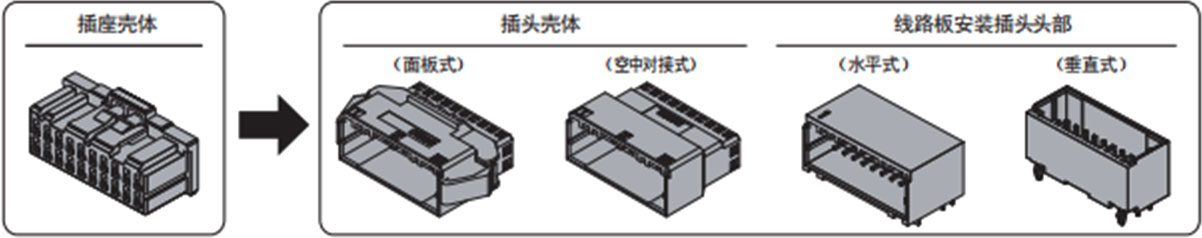

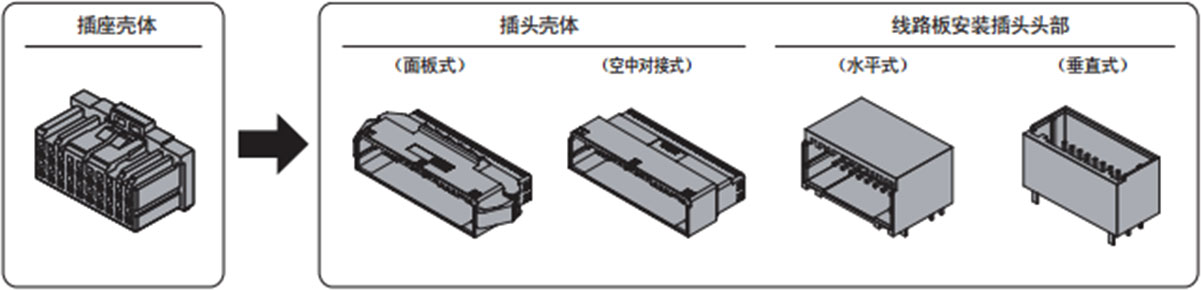

插座壳体 | 插头壳体 | 线路板安装插头头部 | |||||||
---|---|---|---|---|---|---|---|---|---|
系列 | 位数 | 颜色 | 键 | 面板式 | 空中对接式 | 镀层 | 水平式 | 垂直式 | |
D-100D双排型的标准型 | 10 | 黑色 | X | 1-1827862-5 | 镀金0.38μm | 1-1827873-5 | 1-2040516-5 | ||
20 | 黑色 | X | 1-1827862-0 | 镀金0.38μm | 1-1827873-0 | ||||
22 | 黑色 | X | 1-1827863-1 | 1-1903128-1 | 1-1903127-1 | 镀金0.38μm | 1-1827872-1 | ||
黄色 | Y | 3-1871057-1 | 镀锡2.0μm | 3-1871056-1 | |||||
26 | 黑色 | X | 1-1827863-3 | 1-1903128-3 | 1-1903127-3 | 镀金0.38μm | 1-1939638-3 | 1-1827872-3 | |
自然色 | X | 1-1871057-3 | 镀锡2.0μm | 1-1871056-3 | |||||
黑色 | Y | 2-1827863-3 | 镀金0.38μm | 2-1939995-3 | |||||
28 | 黑色 | X | 1-1827863-4 | 1-1903128-4 | 1-1903127-4 | 镀金0.38μm | 1-1939638-4 | 1-1827872-4 | |
30 | 黑色 | X | 1-1827863-5 | 镀金0.38μm | 1-1827872-5 | ||||
自然色 | X | 镀锡2.0μm | 1-1871056-5 | ||||||
32 | 黑色 | X | 1-1827863-6 | 1-1903128-6 | 镀金0.38μm | 1-1827872-6 | |||
赤色 | X | 5-1871057-6 | 镀锡2.0μm | 5-1871056-6 | |||||
34 | 黑色 | X | 1-1827863-7 | 1-1903128-7 | 镀金0.38μm | 1-1939638-7 | 1-1827872-7 | ||
黑色 | Y | 2-1827863-7 | 镀金0.38μm | 2-1827872-7 | |||||
40 | 黑色 | X | 1-1827863-0 | 1-1903128-0 | 镀金0.38μm | 1-1827872-0 | |||
镀锡2.0μm | 1-1871315-0 | ||||||||
自然色 | X | 1-1871057-0 | 镀锡2.0μm | 1-1871056-0 | |||||
黄色 | X | 3-1871057-0 | 镀锡2.0μm | 3-1871056-0 | |||||
赤色 | X | 5-1871057-0 | 镀锡2.0μm | 5-1871056-0 |
性能规格:
1. 间距:2.5mm;
2. 额定电压:250V AC/DC;
3. 额定电流(最大):单极-5A 使用AWG18时;
4. 接触电阻:20mΩ最大;
5. 耐电压:1500V AC;
6. 工作温度:-55℃~+105℃。

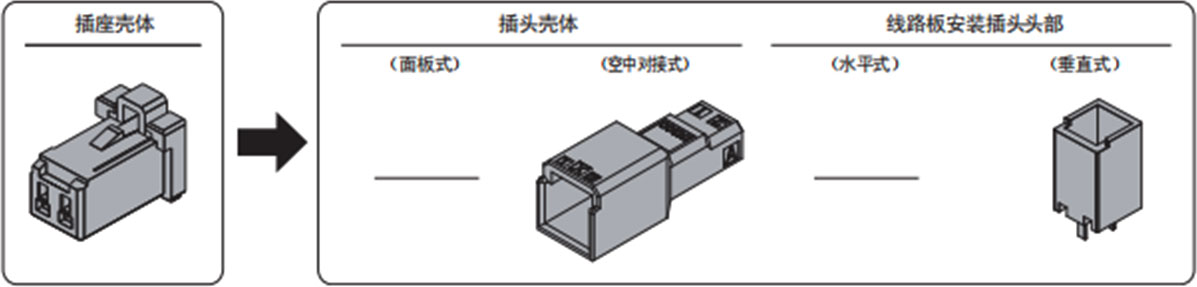

插座壳体 | 插头壳体 | 线路板安装插头头部 | |||||||
---|---|---|---|---|---|---|---|---|---|
系列 | 位数 | 颜色 | 键 | 面板式 | 空中对接式 | 镀层 | 水平式 | 垂直式 | |
D-1200S单排型的高电压型 | 2 | 黑色 | X | 1-1871465-2 | 1-1903129-2 | 镀金0.38μm | 1-1871468-2 |

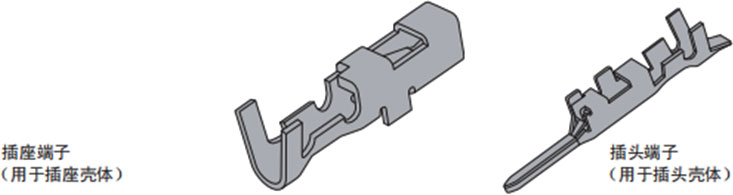

AWG | mm2 | 镀层 | 插座壳体 | 插头端子 | |||
---|---|---|---|---|---|---|---|
带装 | 散装 | 带装 | 散装 | ||||
D-1000端子 | 30-28 | 0.05-0.1 | 镀金 | 1827569-2 | 1827586-2 | 1903111-2 | 1903115-2 |
28-22 | 0.08-0.37 | 镀金 | 1827570-2 | 1827587-2 | 1903112-2 | 1903116-2 | |
镀锡 | 1871303-1 | 1871743-1 | 1903120-1 | 1903124-1 | |||
28-22 | 0.08-0.37 | 镀金 | 1827571-2 | 1827588-2 | 1903113-2 | 1903117-2 | |
镀锡 | 1871304-1 | 1871744-1 | 1903121-1 | 1903125-1 | |||
22-18 | 0.34-0.87 | 镀金 | 1827572-2 | 1827589-2 | 1903114-2 | 1903118-2 | |
镀锡 | 1871731-1 | 1871745-1 | 1903122-1 | 1903126-1 |
